FX3U-2HSY-ADP三菱2通道高速輸出特殊適配器
FX3U-2HSY-ADP三菱2通道高速輸出特殊適配器
時間:2016-07-15 來源:未知 作者:admin 點擊:15070次
FX3U-2HSY-ADP價格(面價)為6730。
FX3U-2HSY-ADP參數說明：2通道高速輸出特殊適配器
[脈沖輸出方式] 差動線性驅動
[控制軸數] 獨立2根軸(可以連接2臺， 獨立控制4根軸)
[脈沖輸出形式] 脈沖+方向,正轉/反轉脈沖
[最大頻率] 200kHz
[加減速處理] 梯形加減速
[控制單位] 脈沖
[定位范圍] -999,999~+999,999(脈沖)
[編程語言] 編程語言
[定位數據] 1點(用順控程序設定)
[絕對位置檢出(ABS當前值讀取)] 使用ABS指令
[其它]
. 在連接差動線性接收的伺服放大器時使用。
. 用繼電器輸出型或晶閘管輸出型的FX3U 系列基本單元執行定位控制時使用。
. 可取代基本單元的通用輸出(Y000~Y007)而被使用

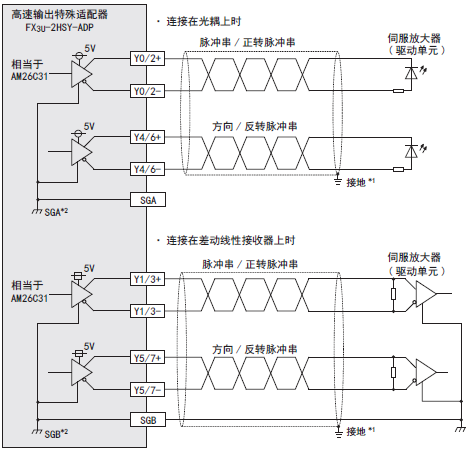

[輸出內部回路]
[輸入輸出占用點數]
. 1臺連接時，基本單元輸出Y000，Y001，Y002，Y005
. 2臺連接時，基本單元輸出Y000~Y007被分配
[重量] 0.08kg
[電源電壓] DC5V 30mA(單元內部供給)、DC24V 60mA(從基本單元的供給電源內部供電。)
[輸出規格]
. 輸出點數：4點
. 負載電流：25mA以下
. 脈沖輸出形式：差動線性驅動(相當于AM26C31)
. 接線長度：最大10m
. 絕緣：通過光耦、變壓器將輸出部分的外部接線和可編程控制器之間做隔離,通過變壓器使各SG間隔離
. 輸出頻率：200kHz
僅可以連接在FX3U可編程控制器上,最多可以連接2臺。

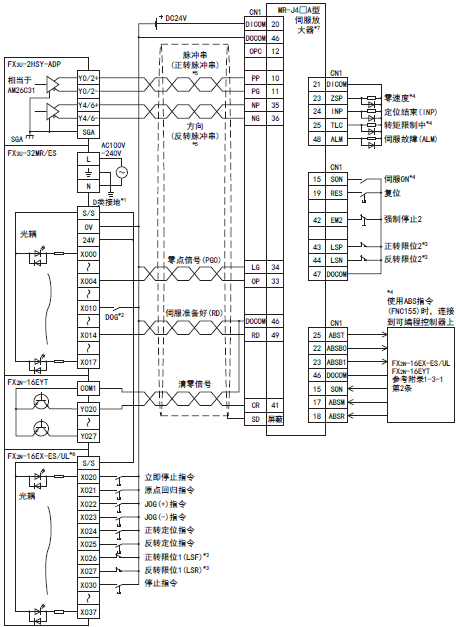

FX3U-2HSY-ADP連接MR-J4伺服系統
*1. 請進行D類接地。(接地電阻:100Ω以下)
*2. 近點信號(DOG)
*3. 為了安全起見，不僅僅在可編程控制器側，在伺服放大器側也請設計正轉限位和反轉限位的限位開關。此時，可編程控制器側的限位開關要比伺服放大器側的限位開關更靠近先動作。
*4. 絕對位置檢出時， 請連接到可編程控制器上。
*5. 通過輸出形式設定開關來設定輸出形式。
*6. 連接例中使用的是擴展模塊， 也可以使用基本單元內置的輸入輸出替代擴展模塊。
*7. 請將MR-J4□A伺服放大器的指令脈沖輸入形式PA13設定成“021*”(負邏輯、帶符號脈沖串、指令輸入脈沖串濾波器500kpps以下)。
FX3U-2HSY-ADP的脈沖輸出形式為正轉、反轉脈沖串時將*設定成0，為脈沖串+方向時將*設定成1。
