QX48Y57參數說明：DC輸入8點、DC24V 4mA 、響應時間1/5/10/20/70ms、8點1公共端；晶體管漏型輸出7點、DC12~24V 0.5A/1點、2A/1公共端、響應時間1ms、7點1公共端
三菱Q系列PLC模塊QX48Y57產品規格說明：
[輸入規格]
. 輸入點數：8點
. 隔離方法：光電耦合器
. 額定輸入電壓：DC24V(+20/-15%，脈動率5%以內)
. 額定輸入電流：約4mA
. 輸入額定降低值：無
. ON電流/ON電壓：19V以上/3mA以上
. 電流電壓/OFF開關：11V以下/1.7mA以下
. 輸入電阻：約5.6kΩ
. 響應時間(ON->OFF/OFF->ON)：1/5/10/20/70ms或更少，初始值是10ms
. 最大介電電壓：560VAC rms/3個周期
. 絕緣電阻：同絕緣電阻測試儀測出10M歐或更高
. 防護等級：IP2X
. 公共端子排列：8點/公共端(公共端子：TB9)
. 占用的I/O點數：16點
. 外部連接：18點端子排(M3*6螺釘)
. 適用線徑：電纜芯：0.3~0.75平方mm
. 5VDC內部電流消耗：80mA
[輸出規格]
. 輸出形式：晶體管輸出(漏型)
. 輸出點數：7點
. 隔離方法：光電耦合器
. 額定負載電壓：DC12~24V(+20/-15)
. 最大負荷電流：0.5A/1點，2A/1公共端
. 最大突入電流：4A/10ms或更小
. OFF時泄漏電流：0.1mA或更低
. ON時最大電壓降：DC0.2V(標準) 0.5A，0.3VDC(最大)0.5A
. 輸出響應時間：OFF->ON時1ms或以下
ON->OFF時1ms或以下(額定負荷，電阻負載)
. 電涌抑制器：齊納二極管
. 保險絲：4A(不可更換)(保險絲斷裂容量：50A)
. 保險絲斷裂指示：有(當保險絲斷裂時，LED亮并且信號輸出到CPU)
. 外部電源
電壓：DC12~24V(+20/-15%)(脈動率5%以內)
電流：10mA(DC24V點)
. 公共端子排列：7點/公共端(公共端子：TB18)
[外形尺寸H*W*D] 98*27.4*90mm
[質量] 0.20kg
QX48Y57外部連接圖：
三菱Q系列PLC模塊QX48Y57產品規格說明：
[輸入規格]
. 輸入點數：8點
. 隔離方法：光電耦合器
. 額定輸入電壓：DC24V(+20/-15%，脈動率5%以內)
. 額定輸入電流：約4mA
. 輸入額定降低值：無
. ON電流/ON電壓：19V以上/3mA以上
. 電流電壓/OFF開關：11V以下/1.7mA以下
. 輸入電阻：約5.6kΩ
. 響應時間(ON->OFF/OFF->ON)：1/5/10/20/70ms或更少，初始值是10ms
. 最大介電電壓：560VAC rms/3個周期
. 絕緣電阻：同絕緣電阻測試儀測出10M歐或更高
. 防護等級：IP2X
. 公共端子排列：8點/公共端(公共端子：TB9)
. 占用的I/O點數：16點
. 外部連接：18點端子排(M3*6螺釘)
. 適用線徑：電纜芯：0.3~0.75平方mm
. 5VDC內部電流消耗：80mA
[輸出規格]
. 輸出形式：晶體管輸出(漏型)
. 輸出點數：7點
. 隔離方法：光電耦合器
. 額定負載電壓：DC12~24V(+20/-15)
. 最大負荷電流：0.5A/1點，2A/1公共端
. 最大突入電流：4A/10ms或更小
. OFF時泄漏電流：0.1mA或更低
. ON時最大電壓降：DC0.2V(標準) 0.5A，0.3VDC(最大)0.5A
. 輸出響應時間：OFF->ON時1ms或以下
ON->OFF時1ms或以下(額定負荷，電阻負載)
. 電涌抑制器：齊納二極管
. 保險絲：4A(不可更換)(保險絲斷裂容量：50A)
. 保險絲斷裂指示：有(當保險絲斷裂時，LED亮并且信號輸出到CPU)
. 外部電源
電壓：DC12~24V(+20/-15%)(脈動率5%以內)
電流：10mA(DC24V點)
. 公共端子排列：7點/公共端(公共端子：TB18)
[外形尺寸H*W*D] 98*27.4*90mm
[質量] 0.20kg

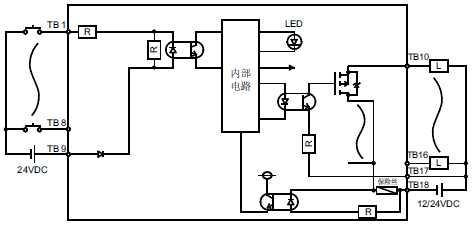

QX48Y57外部連接圖：
