Q172LX 三菱伺服系統外部信號接口模塊
Q172LX 三菱伺服系統外部信號接口模塊
時間:2016-06-14 來源:未知 作者:admin 點擊:4053次
Q172LX是三菱伺服系統外部信號接口模塊，Q172LX價格(面價)7120
Q172LX參數說明：伺服外部信號輸入8軸(FLS，RLS，STOP，DOG)*8
[輸入點數目]
伺服系統外部信號: 32點(較高的點擊界定, 較低的電擊界定, 停止輸入,臨近跟蹤/速度定位轉換信號)(4點*8軸)
[輸入方式] 接收器/來源類型
[絕緣方式] 光電耦合器
[額定輸入電壓] 12/24VDC
[額定輸入電流] 12VDC 2mA/24VDC 4mA
[使用電壓范圍] 10.2~26.4VDC(12/24VDC +10/ -15%,波動范圍不高于5%)
[ON電壓/電流] 10VDC 以上/2.0mA 以上
[OFF電壓/電流] 1.8VDC 以下/0.18mA 以下
[輸入電阻] 大約5.6KΩ
[上限下限行程開關和停止信號的響應時間] ON->OFF、OFF->ON為1ms
[近點dog/速度-位置切換信號的響應時間] ON->OFF、OFF->ON為0.4ms/0.6ms/1ms(CPU參數設置,默認值0.4ms)
[公共端排列] 32 點/公共(公共端: B1, B2)
[顯示說明] ON指示 (LED)
[外部連接方式] 40 管腳接頭
[適合的配線尺寸] 0.3mm2
[外部配線接頭] A6CON1(附件)；A6CON2, A6CON3(另售)
[適用接頭/端子排變換單元] A6TBXY36, A6TBXY54, A6TBXY70(另售)
[I/O占有點數] 32點(I/O分配：智能, 32點)
[DC5V電流消耗量] 0.05A
[外部尺寸H*W*D] 98*27.4*90mm
[重量] 0.15kg
公司主營三菱PLC，三菱Q系列運動控制器模塊Q172CPU、Q172CPUN、Q173CPU、Q173CPUN模塊價格好，伺服系統外部信號接口模塊Q172LX、Q172EX現貨銷售，歡迎選購！
Q172LX參數說明：伺服外部信號輸入8軸(FLS，RLS，STOP，DOG)*8

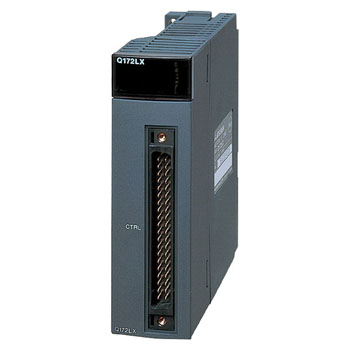

Q172LX圖片
三菱伺服系統外部信號接口模塊Q172LX產品規格說明：[輸入點數目]
伺服系統外部信號: 32點(較高的點擊界定, 較低的電擊界定, 停止輸入,臨近跟蹤/速度定位轉換信號)(4點*8軸)
[輸入方式] 接收器/來源類型
[絕緣方式] 光電耦合器
[額定輸入電壓] 12/24VDC
[額定輸入電流] 12VDC 2mA/24VDC 4mA
[使用電壓范圍] 10.2~26.4VDC(12/24VDC +10/ -15%,波動范圍不高于5%)
[ON電壓/電流] 10VDC 以上/2.0mA 以上
[OFF電壓/電流] 1.8VDC 以下/0.18mA 以下
[輸入電阻] 大約5.6KΩ
[上限下限行程開關和停止信號的響應時間] ON->OFF、OFF->ON為1ms
[近點dog/速度-位置切換信號的響應時間] ON->OFF、OFF->ON為0.4ms/0.6ms/1ms(CPU參數設置,默認值0.4ms)
[公共端排列] 32 點/公共(公共端: B1, B2)
[顯示說明] ON指示 (LED)
[外部連接方式] 40 管腳接頭
[適合的配線尺寸] 0.3mm2
[外部配線接頭] A6CON1(附件)；A6CON2, A6CON3(另售)
[適用接頭/端子排變換單元] A6TBXY36, A6TBXY54, A6TBXY70(另售)
[I/O占有點數] 32點(I/O分配：智能, 32點)
[DC5V電流消耗量] 0.05A
[外部尺寸H*W*D] 98*27.4*90mm
[重量] 0.15kg
公司主營三菱PLC，三菱Q系列運動控制器模塊Q172CPU、Q172CPUN、Q173CPU、Q173CPUN模塊價格好，伺服系統外部信號接口模塊Q172LX、Q172EX現貨銷售，歡迎選購！
