什么是PID控制系統?
三菱PLC溫控調節模塊Q64TCTTN、Q64TCRTN是以來自于外部溫度傳感器的輸入為基礎進行PID運算以達到目標溫度的模塊。通過晶體管輸出輸出到外部進行溫度調節。
在Q64TCTTN、Q64TCRTN中,可以將用于進行PID運算的PID 常數(比例帶(P)、積分時間(I)、微分時間(D))通過自動調諧功能進行自動設置。
1、PID控制系統

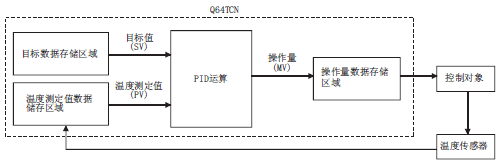

進行PID 控制時的系統如下所示。

2、PID控制步驟
PID控制通過下述步驟進行。

3、PID控制(簡易2自由度)
在Q64TCN中,將2自由度PID控制的參數通過簡化的"簡易2自由度"進行控制。
在簡易2自由度中,可以對施加到PID常數中的控制響應參數選擇"快速"、"普通"、"慢速"。由此,可在保持良好的"抗干擾性"的狀況下,改變"目標值(SV) 更改響應性"的形狀。

以下介紹1自由度PID控制 、2自由度PID控制、簡易2自由度的不同點。
(1)、1自由度PID控制與2自由度PID控制
. 一般的PID控制被稱為1自由度PID控制。對于1自由度PID控制,如果設置了"目標值(SV)更改響應性"良好的PID常數,則"抗干擾性"將變壞。反之,如果設置了"抗干擾性"良好的PID常數,則"目標值(SV) 更改響應性"將變壞。
. 2自由度PID控制是指,在考慮了目標值(SV)的值及變化量的基礎上確定操作量(MV)的PID控制。在2自由度PID控制中,可以兼顧"目標值(SV)更改響應性"及"抗干擾性"。
(2)、2自由度PID控制與簡易2自由度PID

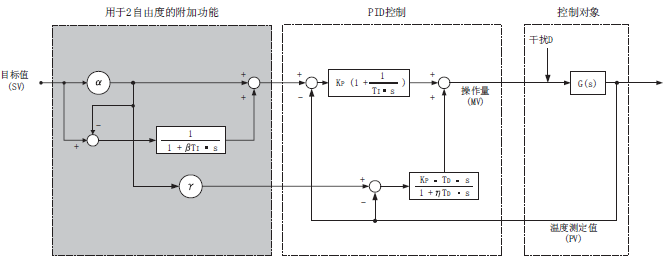

2自由度PID 控制的塊圖如下所示。

通過對上圖的α、β、γ進行合適的設置,可以獲得最佳控制。
但是,完全的2自由度PID控制的應設置參數較多,通過自動調諧實現自動調節也較為困難。因此,在Q64TCN中配備了簡化了參數的簡易2自由度PID控制。
三菱PLC溫控調節模塊Q64TCTTN、Q64TCRTN是以來自于外部溫度傳感器的輸入為基礎進行PID運算以達到目標溫度的模塊。通過晶體管輸出輸出到外部進行溫度調節。
在Q64TCTTN、Q64TCRTN中,可以將用于進行PID運算的PID 常數(比例帶(P)、積分時間(I)、微分時間(D))通過自動調諧功能進行自動設置。
1、PID控制系統
進行PID 控制時的系統如下所示。

2、PID控制步驟
PID控制通過下述步驟進行。

3、PID控制(簡易2自由度)
在Q64TCN中,將2自由度PID控制的參數通過簡化的"簡易2自由度"進行控制。
在簡易2自由度中,可以對施加到PID常數中的控制響應參數選擇"快速"、"普通"、"慢速"。由此,可在保持良好的"抗干擾性"的狀況下,改變"目標值(SV) 更改響應性"的形狀。

以下介紹1自由度PID控制 、2自由度PID控制、簡易2自由度的不同點。
(1)、1自由度PID控制與2自由度PID控制
. 一般的PID控制被稱為1自由度PID控制。對于1自由度PID控制,如果設置了"目標值(SV)更改響應性"良好的PID常數,則"抗干擾性"將變壞。反之,如果設置了"抗干擾性"良好的PID常數,則"目標值(SV) 更改響應性"將變壞。
. 2自由度PID控制是指,在考慮了目標值(SV)的值及變化量的基礎上確定操作量(MV)的PID控制。在2自由度PID控制中,可以兼顧"目標值(SV)更改響應性"及"抗干擾性"。
(2)、2自由度PID控制與簡易2自由度PID
2自由度PID 控制的塊圖如下所示。

通過對上圖的α、β、γ進行合適的設置,可以獲得最佳控制。
但是,完全的2自由度PID控制的應設置參數較多,通過自動調諧實現自動調節也較為困難。因此,在Q64TCN中配備了簡化了參數的簡易2自由度PID控制。
