三菱PLC FX5 -- MELSEC-F FX5系列PLC
三菱PLC FX5 -- MELSEC-F FX5系列PLC
時間:2015-09-09 來源:未知 作者:admin 點擊:8296次
FX5面價表、FX5型號表、FX5功能、FX5特點

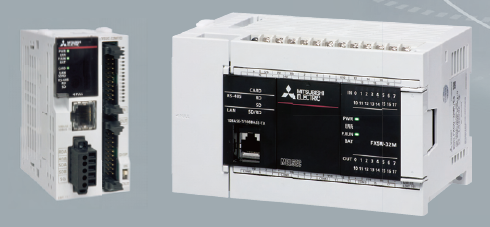

三菱微型可編程控制器MELSEC-F系列,以基本性能的提升、與驅動產品的連接、軟件環境的改替為亮點，作為MELSEC iQ-F系列FX5隆重問世。
1、PLC & HMI
1)、通過MELSEC iQ-F系列的高速化系統總線(是FX3U PLC的150倍),可以大幅提高系統的總體性能。
2)、標準化的程序上,配備必要的FB·標簽的專用存儲器。
3)、搭載了統一的強化安全功能
2、網絡
1)、通過CC-Link IE Field(今后對應)，可無數據丟失的讀取數據，并實現1Gbps高速通信(鏈接刷新性能為是FX3U PLC的40倍*1)。
2)、實現了使用了SLMP*各種設備之間的無組通信吟后對應)
* SLMP：SeamLess Message Protocol
3、軟件環境
1)、可從實體設備上檢側出網絡的構成圖，并自動生成。(今后對應)
2)、MELSOFT Navigator-實現各軟件間參數的相互對應(今后劉應〕
二、FX5主要功能
1、CPU性能
作為MELSEC iQ-F心臟的PLC執行器,新開發對應搭載了可以執行結構化程序和多個程序的執行器,并可寫入ST語言和FB。
程序容量64K步、指令運算速度(LD,MOV指令/μs)
2、內置SD存儲器
內置的SD卡相,非常便于進行程序升級和設備的批量生產。
另外SD卡上可以載入數據(今后對應),對把握分析設備的狀態和生產狀況,有很大的幫助。
3、RUN/STOP/RESET開關
RUN/STOP開關上內置了RESET功能。
無需關閉主電源就可里新啟動，使調試變得更有效率。
4、內置RS-485端口(帶MODBUS®功能)
通過內置RS-485通信端口，與三菱常規變頻器的最長通信長度為50m,最大為16臺(可通過6種應用指令進行控制)。
另外也對應MODBUS功能，可連接PLC、傳感器、溫度調節器等周邊設備，最大可連接32臺(包含主站)。
5、內置模擬量輸入輸出(附帶報警輸出)
FX5U內置12位2ch模擬量輸入和lch模擬量輸出。
無需程序，僅通過設定參數便可使用。
可通過參數來設定數值的傳送、比例大小、報警輸出。
6、安全性高
MELSEC iQ-F可以通過安全功能(文件密碼、遠程密碼、安全密碼)，來防止第三方非法登錄而進行數據的盜取及非法實施等行為。
7、高速系統總線
MELSEC iQ-F搭載了高速CPU的同時，實現了1.5k字節/ms的通信速度，(約為FX3U的150倍)，即使擴展使用多臺智能模塊時，也可最大限度的發揮其作用。
8、無需電池，維護簡單
程序無需電池可保持,計時器數據可通過大容量電容器保持10日(根據使用情況會有變化)。
備注：使用選件電池時，可實現計時器數據與軟元件寄存的停電保持。
9、內置Ethernet端口
Ethernet通信端口在網絡上最大可以連接8臺電腦或設備,可實現連接多臺電腦和相關設備。并可對應遠程設備的維護或與上位機之間的無縫SLMP通信，非常有效。
10、先進的定位功能
1)、內置定位(200kHz、內置4軸)
2)、簡易運動控制定位模塊(4軸控制模塊)
3)、先進的運動控制功能
11、便捷的工程軟件
使用三菱PLC編程軟件GX Works3可對PLC進行設計、維護的綜合軟件。
直觀的圖形化操作，只需要[選擇]就輕松進行編程。通過可輕松排除故障的診斷功能，實現削減編程成本。
三、三菱FX5型號及FX5面價表
| 型號 | 規格說明 | 面價 |
| 1、FX5 PLC | ||
| FX5U-32MR/ES | 內置16入/16出(繼電器),AC電源 | 5950 |
| FX5U-32MT/ES | 內置16入/16出(晶體管漏型),AC電源 | 6100 |
| FX5U-32MT/ESS | 內置16入/16出(晶體管源型),AC電源 | 6700 |
| FX5U-64MR/ES | 內置32入/32出(繼電器),AC電源 | 7250 |
| FX5U-64MT/ES | 內置32入/32出(晶體管漏型),AC電源 | 7400 |
| FX5U-64MT/ESS | 內置32入/32出(晶體管源型),AC電源 | 8100 |
| FX5U-80MR/ES | 內置40入/40出(繼電器),AC電源 | 8050 |
| FX5U-80MT/ES | 內置40入/40出(晶體管漏型),AC電源 | 8250 |
| FX5U-80MT/ESS | 內置40入/40出(晶體管源型),AC電源 | 9100 |
| FX5UC-32MT/D | 內置16入(漏型)/16出(晶體管漏型),DC電源 | 5480 |
| FX5UC-32MT/DSS | 內置16入(源型/漏型)/16出(晶體管源型),DC電源 | 6000 |
| 2、FX5系列擴展單元 | ||
| FX5-32ER/ES | 16點DC24V(源型/漏型)輸入、16點繼電器輸出 | 3600 |
| FX5-32ET/ES | 16點DC24V(源型/漏型)輸入、16晶體管(漏型)輸出 | 3600 |
| FX5-32ET/ESS | 16點DC24V(源型/漏型)輸入、16晶體管(源型)輸出 | 3700 |
| FX5-C32ET/D | 16點DC24V(漏型)輸入、16晶體管(漏型)輸出 | 3300 |
| FX5-C32ET/DSS | 16點DC24V(源型/漏型)輸入、16晶體管(源型)輸出 | 3300 |
| 3、FX5系列輸入模塊 | ||
| FX5-8EX/ES | 8點DC24V(源型/漏型)輸入、端子臺連接 | 870 |
| FX5-16EX/ES | 16點DC24V(源型/漏型)輸入、端子臺連接 | 1300 |
| FX5-C32EX/D | 32點DC24V(漏型)輸入、連接器連接 | 2840 |
| FX5-C32EX/DS | 32點DC24V(源型/漏型)輸入、連接器連接 | 3150 |
| 4、FX5系列輸出模塊 | ||
| FX5-8EYR/ES | 8點繼電器輸出、端子臺連接 | 1050 |
| FX5-8EYT/ES | 8點晶體管(漏型)輸出、端子臺連接 | 1050 |
| FX5-8EYT/ESS | 8點晶體管(源型)輸出、端子臺連接 | 1100 |
| FX5-16EYR/ES | 16點繼電器輸出、端子臺連接 | 1460 |
| FX5-16EYT/ES | 16點晶體管(漏型)輸出、端子臺連接 | 1460 |
| FX5-16EYT/ESS | 16點晶體管(源型)輸出、端子臺連接 | 1550 |
| FX5-C32EYT/D | 32點晶體管(漏型)輸出、連接器連接 | 3150 |
| FX5-C32EYT/DSS | 32點晶體管(源型)輸出、連接器連接 | 3450 |
| 5、FX5系列模塊量模塊 | ||
| FX5-4AD-ADP | 4通道輸入、DC-10~10V或DC-20~20mA | 2380 |
| FX5-4DA-ADP | 4通道輸出、DC-10~10V或DC-20~20mA | 2380 |
| 6、FX5系列其它功能模塊 | ||
| FX5-40SSC-S | 簡單的運動/定位模塊，4軸 | 9900 |
| FX5-232-BD | RS-232C通信板 | 540 |
| FX5-232ADP | RS-232C通信接口 | 1530 |
| FX5-485-BD | RS-485通信板 | 540 |
| FX5-485ADP | RS-485通信接口 | 1900 |
| FX5-1PSU-5V | FX5擴展電源模塊 | 2080 |
| FX5-CNV-BUS | 總線轉換模塊FX5(端子臺)->FX3(端子臺) | 480 |
| FX5-CNV-IFC | 連接器轉換模塊FX5(連接器)->FX3(端子臺) | 480 |
| FX5-CNV-BUSC | 總線轉換模塊FX5(連接器)->FX3(端子臺) | 480 |
| FX5-422-BD-GOT | RS-422通信用(GOT連接用)板 | 540 |
四、其它
1、FX5U系列PLC及FX5模塊外形尺寸圖
2、iQ-F系列FX5U內置功能
3、FX5U性能規格
4、FX5UC性能規格
5、FX5 PLC軟元件點數分配
