三菱PLC QD63P6高速計數器模塊
三菱QD63P6是Q系列的6通道速計數器模塊，它是通過智能功能模塊開關進行計數速度切換設置的，計數速度受脈沖的上升沿、下降沿時間影響。應注意在對上升沿、下降沿時間長的脈沖進行計數時可能會出現錯誤計數。
QD63P6參數說明：6通道200/100/10kpps、輸入信號DC5V、40引腳連接器
一、三菱PLC高速計數器模塊QD63P6產品規格說明

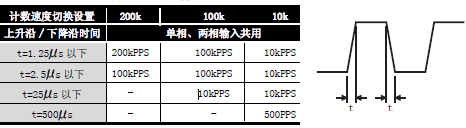

【計數速度切換設置】200k(100k200kPPS)、100k(10k~100kPPS)、10k(10kPPS 以下)
【I/O占用點數】32 點(I/O 分配: 智能32 點)
【通道數】6 通道
【計數范圍】32 位二進制數存儲(-2147483648~2147483647)
【計數輸入信號】
相：單相輸入、兩相輸入
信號級別( A, B)：DC5V6.4~11.5mA
【計數器】
計數速度( 最高)：根據計數速度的切換設置分別為200kPPS、100kPPS、10kPPS
計數范圍：32 位帶符號的二進制數(-2147483648~2147483647)
形式：UP/DOWN 預置計數器＋鏈接計數器功能
最小計數脈沖幅度(任務比50%)如下圖
【一致檢測】
比較范圍：32 位帶符號的二進制數
比較結果：設置值<計數值、設置值=計數值、設置值>計數值
中斷：具有一致檢測中斷功能
【外部配線連接方式】40引腳連接器(適合連接器有A6CON1，A6CON2，A6CON4)
【外形尺寸H*W*D[mm]】98*27.4*90
【DC5V內部電流消耗】0.59A
【重量】0.15kg
二、QD63P6功能說明
【線性計數器功能】
該功能可在-2147483648~2147483647間計數，若超過計數范圍則檢測為溢出
【鏈接計數器功能】
該功能在鏈接計數器上限值(Un\G2~3)與下限值(Un\G0~1)之間反復進行計數
【一致檢測功能】
該功能可預先設置任意通道的一致檢測點，與計數器當前值比較之后輸出計數器值一致(X02)
【一致檢測中斷功能】
檢測為一致時，向可編程控制器CPU發送中斷信號并起動中斷程序的功能
【預置功能】
將計數器的當前值改寫為任意值的功能
通過順控程序進行預置的功能
【周期脈沖計數器功能
該功能在輸入周期脈沖計數器開始指令(Y05)時，在預先設置的周期時間將當前值
A(Un\G10~11)/當前值B(Un\G200~201)存儲在緩沖存儲器中
三、QD63P6特點
(1) 可顯示-2147483648~2147483647 大范圍的計數
(2) 可切換最高計數速度
在QD63P6 中，由于可進行200K/100K/10K的切換，因此對緩慢的上升沿/下降沿脈沖也可進行準確計數。
(3) 可選擇脈沖的輸入
脈沖輸入可在單相1倍增/單相2倍增/兩相1倍增/兩相2倍增/兩相4倍增/CW/CCW中進行選擇。
(4) 可選擇計數器形式
可在如下計數器形式中任意選擇。
(a) 線性計數器形式
可在-2147483648~2147483647間計數，若超過計數范圍則檢測為溢出。
(b) 鏈接計數器形式
在鏈接計數器上限值與下限值之間反復進行計數。
(5) 可進行一致檢測
可預先設置任意通道的一致檢測點，與計數器當前值比較之后輸出ON/OFF信號或者啟動中斷程序。
(6) 可使用周期脈沖計數器功能
周期脈沖計數器功能是指，在信號輸入期間，在預先設置的時間存儲計數器的當前值及上一次的值的功能。
(7) 通過應用程序包的簡單設置
準備有另售的應用程序包(GX Configurator-CT)。
雖然并非一定要使用應用程序包，但是通過應用程序包，可在畫面上進行初始化設置及自動刷新設置，可在簡化順控程序的同時，使設置狀態、動作狀態的確認更加方便。
