三菱PLC FX1N-2EYT-BD輸出擴展板
三菱PLC FX1N-2EYT-BD輸出擴展板(在后文被簡稱為"FX1N-2EYT-BD"或"功能擴展板")是裝在FX1S或FX1N系列PLC上的功能擴展板,用于增加兩個輸出點。
1、FX1N-2EYT-BD的特點
1)、額外增加2個輸出點。
2)、內部安裝在PLC的項部,這意味著不需要改變PLC的安裝區域。
3)、為額外輸出的排個點分配了特殊輔助繼電器,報據FX1N-2EYT-BD所需的輸出狀態接通或斷開。
因?yàn)樵赑LC程序中為輸出點使用了特殊輔助繼電器，所以額外的輸出不包括在常規系統I/O計數中。

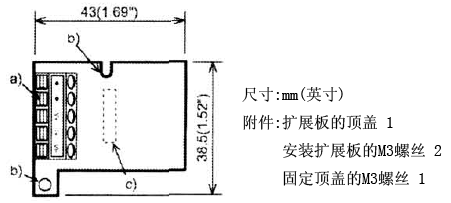

2、FX1N-2EYT-BD外部尺寸和各個部分的名稱
a)、輸出端子
?:不使用(不要接線)
BY0+:輸出BYO的十邊端子
BY0-:輸出BYO的一邊端子
BY1+:輸出BY1的+邊端廠
BY1-:輸出BY1的一邊端子
這個連接器的頂而比PLC面板蓋要高大約7mm。
b)、安裝孔(2-Ф3.5(0.14"))
c)、輸出LED
BY0 LED: BY0接通時該LED亮起。
BY1 LED: BY1接通時該LED亮起。
顯示摸塊FX1N-5DM或存儲卜盒FX1N-EEPROM-8L的外部端口
d)、PLC的外部連接器
3、FX1N-2EYT-BD系統構成
1)、在FX1S或FX1N系列PLC主單元上只能使用一個功能擴展板,不要試圖使用兩個或更多的擴展板。
2)、FX1N-2EYT-BD可以和FX1N-5DM一起使用。
在和FX1N-5DM一起使用FXIN-2EYT-BD時，請參考FX1S或FX1N的硬件手冊。
3)、使用存儲松盒FX1N-EEPROM-8L時，只能傳輸程序。(不能永久連接存儲卡盒)
4、FX1N-2EYT-BD安裝
安裝FX1N-2EYT-BD以前關閉PLC的所有電源。
a)、FX1N-2EYT-BD一起使用的頂蓋(作為附件供應)
b)、固定頂蓋的M3螺絲(作為附件供應)
c)、固定FX1N-2EYT-BD的M3螺絲(作為附件供應，兩個)
d)、選配設各的外部端口
e)、FX1N-2EYT-BD(功能擴展板)
注意：不要拆除PLC(FX1S)是的這個螺絲。
1)拆開主單元的頂蓋，放好。
2)將FXIN-2EYT-BD e)插入外部端口d)。
3)用兩個M3螺絲 c)將FX1N-2EYT-BD固定在主單元上(擰緊力矩:0.3到0.6N.m )
4)裝上和FX1N-2EYT-BD一起使用的頂蓋 a)代替原來的頂蓋。
安裝時用合適的工具拆除a)，這樣就可以露出輸出端子。
5)用M3螺絲 c)固定頂蓋。(擰緊力矩:0.3到0.6N.m )
5、輸入接線
1)、適用的電纜
和輸出設備連接采用的是AWG25-160
最大端子擰緊力矩是0.5到0.6 N.m0
使用不同型號的電纜可能會引起和端子之間的接觸不良。使用壓裝端子以達到良好的接觸。

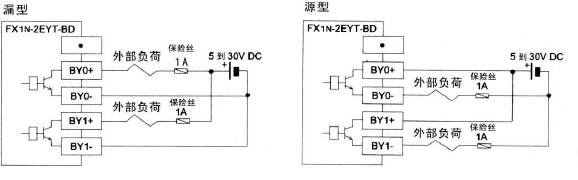

2)、FX1N-2EYT-BD輸入接線
6、FX1N-2EYT-BD規格說明
1)、電源規格：DC5V電流消耗由PLC供應
2)、輸入規格
外部電源：5到30V DC
電路絕緣：光電耦合器
運行顯示：驅動光電禍合器時LED亮起
最大阻性負載：0.5A/1點
最大感性負載：12W/24V DC
最大照明負載：1.5W/24V DC
開路漏電流：0.1 mA/DC30V
響應時間：小于或等于0.2毫秒
