FX3U-ENET-ADP 三菱PLC FX3U系列的以太網適配器
FX3U-ENET-ADP是三菱PLC FX3U系列的以太網適配器，三菱FX3U-ENET-ADP通過FX3G/FX3GC/FX3U/FX3UC系列可編程控制器用的10BASE-T/100BASE-TX規格的以太網適配器，使用TCP/IP·UDP通信協議，與計算機等上位系統連接。
FX3U-ENET-ADP圖片
1、FX3U-ENET-ADP產品規格說明：
【一般規格】
◆ 耐電壓：AC500V 1分鐘
◆ 絕緣電阻：DC500V用兆歐表測5Ω以上
備注：三菱PLC全端子全部和接地端子間
【電源規格】
◆ DC5V/30mA 從基本單元的DC5V電源內部供電。
◆ 與連接可編程控制器相同
【通信規格】
◆ 規格規格
① 數據傳送速度：1001Mbps/l0Mbps
② 通信模式：全雙工/半雙工
③ 傳送方法：基本頻帶
④ 最大段長：l00m
⑤ 最大字節數/鏈接：10BASE-T串級連接最多4段、100BASE-TX串級連接最多2段
◆ 使用連接器：RJ45
可以連接帶有10BASE-T或100BASE-TX端口的集線器。
此外，也可以不使用集線器，與計算機等直接連接。
此端口需要滿足IEEE802.3 10BASE-T或IEEE802.3 100BASE-TX規格。
注意
===================================================================
·與集線器連接時，1OBASE-T和100BASE-TX以及全雙工/半雙工通信模式的判別，由以太網適配器配合器進行。(自動協商功能)
與不具備自動協商功能的集線器連接時，請將集線器側設置為半雙工通信模式。
·以下所示的鏈接不保證在所有計算機上均可正常運行。
- 使用因特網(普通公眾線路)的鏈接(使用因特網服務供應商或通信業者因特網鏈接服務的鏈接等)
- 使用防火墻設備的鏈接
- 使用寬帶路由器的鏈接
- 使用無線LAN的鏈接
【性能規格】
◆ 功能
·MELSOFT連接
·MC協議通信
·與MELSOFT的直接連接(簡單連接)
·連接CPU檢索功能
·時間設置功能
·MELSOFT的診斷功能
·數據監視功能
◆ 連接數：MELSOFT連接+MC協議+數據監視<=4連接
◆ 與基本模塊的連接臺數：1臺

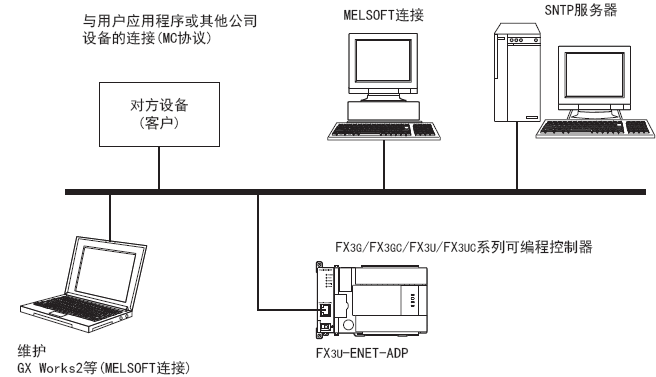

【FX3u-ENET-ADP系統的整體構成】
2、FX3U-ENET-ADP外形尺寸，各部位名稱說明
單位：mm FX3u-ENET-ADP重量：0.1kg 外包裝顏色：芒塞爾色系0.08GY 7.64/0.81
[1] DIN導軌安裝槽(的DIN導軌:DIN46277寬度:35mm) [2] 銘牌
[3] 直接安裝孔(用2-Ф4.5, M4螺絲安裝) [4] 動作顯示用LED
[5] 特殊適配器連接用爪銷 [6]連接特殊適配器用的連接器
[7] 10BASE-T/100BASE-TX連接器(RJ45) [8] 接地端子排(M2.5螺絲)
[9] 安裝DIN導軌用的卡扣
3、FX3U-ENET-ADP接口針腳排列
以太網適配器的1OBASE-T/100BASE-TX連接適配器(RJ45型組合式插座)的針腳分配如下所示。
┌──┬───┬──┬───────┐
│針腳│信號名│方向│內容 │
├──┼───┼──┼───────┤
│1 │TD+ │出 │發送數據的+側 │
├──┼───┼──┼───────┤
│2 │TD- │出 │發送數據的一側│
├──┼───┼──┼───────┤
│3 │RD+ │入 │接收數據的+側 │
├──┼───┼──┼───────┤
│4 │未使用│ │ │
├──┼───┼──┼───────┤
│5 │未使用│ │ │
├──┼───┼──┼───────┤
│6 │RD- │入 │接收數據的一側│
├──┼───┼──┼───────┤
│7 │未使用│ │ │
├──┼───┼──┼───────┤
│8 │未使用│ │ │
└──┴───┴──┴───────┘
以上是FX3u-ENET-ADP的產品詳細說明，更多FX3u-ENET-ADP價格、FX3u-ENET-ADP銷售等信息請與本公司聯系！電話：020-28988821
