三菱通用交流伺服放大器MR-J2S產品介紹：
三菱通用交流伺服放大器MR-J2S系列是在MR-J2系列的基礎上開發的具有更高性能和更高功能的伺服系統，其控制模式有位置控制，速度控制和轉矩控制以及它們之間的切換控制方式可供選者。
   ●該伺服放大器應用領域廣泛，不但可以用于工作機械和一般工業機械等需要高精度位置控制和平穩速度控制的應用，也可用于速度控制和張力控制的領域。
   ●該產品還有RS-232和RS-422串行通訊功能，通過安裝有伺服設置軟件的個人計算機就能進行參數設定，試運行，狀態顯示和增益調整等操作。
   ●與MR-J2S系列配套的伺服電機編碼器采用了分辨率為131072脈沖/轉的絕對位置編碼器，所以比MR-J2系列具有進行更高精度控制的能力，采用高性能的CPU，大大提高產品的響應性，速度環路頻率響應提高到550HZ。
   ●多種系列伺服馬達適應不同控制需求，馬達上的編碼器均支持ABS模式，只要在伺服放大器上另加電池，就能構成絕對位置系統。
   ●使用更為方便，具有優異的自動調諧性能，機械分析功能，可以輕松實現抑制機械振動，增益搜索功能，可以自動找出最佳增益值。
產品規格
◆ 產品型號
  ●MR-J2S-A 通用接口型
  ●MR-J2S-B SSCNET連接型
◆ 技術參數
   ■　MR-J2S-A系列伺服放大器的性能規格

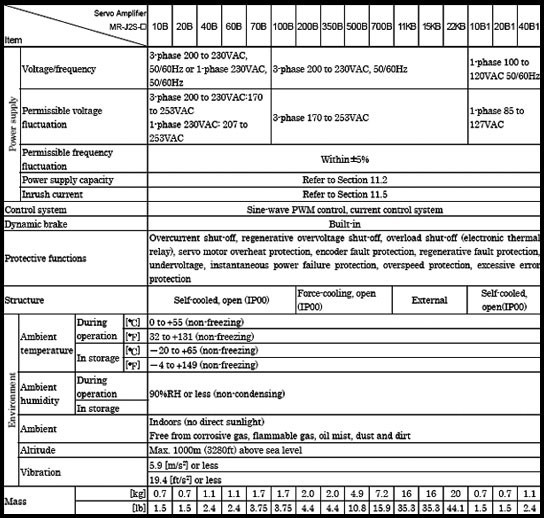

■ MR-J2S-B系列伺服放大器的性能規格

◆  可選附件

◆ 產品型號
  ●MR-J2S-A 通用接口型
  ●MR-J2S-B SSCNET連接型
◆ 技術參數
■　MR-J2S-A系列伺服放大器的性能規格

■ MR-J2S-B系列伺服放大器的性能規格

◆可選附件

三菱伺服工作原理
1.伺服主要靠脈沖來定位，基本上可以這樣理解，伺服電機接收到1個脈沖，就會旋轉1個脈沖對應的角度，從而實現位移，因為， 伺服電機本身具備發出脈沖的功能，所以伺服電機每旋轉一個角度，都會發出對應數量的脈沖，這樣，和伺服電機接受的脈沖形成了呼應，或者叫閉環，如此一來，系統就會知道發了多少脈沖給伺服電機，同時又收了多少脈沖回來，這樣，就能夠很精確的控制電機的轉動，從而實現精確的定位，可以達到0.001mm。
直流伺服電機分為有刷和無刷電機。有刷電機成本低，結構簡單，啟動轉矩大，調速范圍寬，控制容易，需要維護，但維護不方便(換碳刷)，產生電磁干擾，對環境有要求。因此它可以用于對成本敏感的普通工業和民用場合。
無刷電機體積小，重量輕，出力大，響應快，速度高，慣量小，轉動平滑，力矩穩定?？刂茝?fù)雜，容易實現智能化，其電子換相方式靈活，可以方波換相或正弦波換相。電機免維護，效率很高，運行溫度低，電磁輻射很小，長壽命，可用于各種環境。 　　
2.交流伺服電機也是無刷電機，分為同步和異步電機，目前運動控制中一般都用同步電機，它的功率范圍大，可以做到很大的功率。大慣量，最高轉動速度低，且隨著功率增大而快速降低。因而適合做低速平穩運行的應用。
3.伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度(線數)。 　
伺服電動機與單機異步電動機比較
交流伺服電動機的工作原理與分相式單相異步電動機雖然相似，但前者的轉子電阻比后者大得多，所以伺服電動機與單機異步電動機相比，有三個顯著特點： 　　
1、 起動轉矩大 　　
由于轉子電阻大，其轉矩特性曲線如圖3中曲線1所示，與普通異步電動機的轉矩特性曲線2相比，有明顯的區別。它可使臨界轉差率S0>1，這樣不僅使轉矩特性(機械特性)更接近于線性，而且具有較大的起動轉矩。因此，當定子一有控制電壓，轉子立即轉動，即具有起動快、靈敏度高的特點。 　　
2、運行范圍較廣 　　
3、無自轉現象 　　
正常運轉的伺服電動機，只要失去控制電壓，電機立即停止運轉。當伺服電動機失去控制電壓后，它處于單相運行狀態，由于轉子電阻大，定子中兩個相反方向旋轉的旋轉磁場與轉子作用所產生的兩個轉矩特性(T1－S1、T2－S2曲線)以及合成轉矩特性(T－S曲線) 　　
交流伺服電動機的輸出功率一般是0.1-100W。當電源頻率為50Hz，電壓有36V、110V、220、380V；當電源頻率為400Hz，電壓有20V、26V、36V、115V等多種。 　　
交流伺服電動機運行平穩、噪音小。但控制特性是非線性，并且由于轉子電阻大，損耗大，效率低，因此與同容量直流伺服電動機相比，體積大、重量重，所以只適用于0.5-100W的小功率控制系統。
安裝使用注意事項
一、伺服電機油和水的保護 　
A：伺服電機可以用在會受水或油滴侵襲的場所，但是它不是全防水或防油的。因此， 伺服電機不應當放置或使用在水中或油侵的環境中。 　　
B：如果伺服電機連接到一個減速齒輪，使用伺服電機時應當加油封，以防止減速齒輪的油進入伺服電機 　　
C：伺服電機的電纜不要浸沒在油或水中。 　　
二、伺服電機電纜→減輕應力 　
A：確保電纜不因外部彎曲力或自身重量而受到力矩或垂直負荷，尤其是在電纜出口處或連接處。 　　
B：在伺服電機移動的情況下，應把電纜(就是隨電機配置的那根)牢固地固定到一個靜止的部分(相對電機)，并且應當用一個裝在電纜支座里的附加電纜來延長它，這樣彎曲應力可以減到最小。 　　
C：電纜的彎頭半徑做到盡可能大。 　　
三、伺服電機允許的軸端負載 　　
A：確保在安裝和運轉時加到伺服電機軸上的徑向和軸向負載控制在每種型號的規定值以內。
