三菱PLC   FX1N-2AD-BD模擬輸入擴展板是裝在三菱FX1s系列PLC或FX1N系列PLC上的擴展板，可以增加一個模擬輸出點。

1.1 FX1N-2AD-BD(以下簡稱2AD)的特點
  1)用2AD可以增加2個模擬輸入點。如果使用2AD.它是被內部安裝在PLC的頂部，因此不需要改變PLC的安裝區域。
  2)可以通過切換專用的輔助繼電器來設置數字模擬轉換是電壓輸入(1-100)還是電流輸入(4-20mA).如表所示，每個通道的轉換后數字值被存儲在專用的特殊數字寄存器中。但是不能調節模擬數字轉換的特性。

元件分配表

1.2 外部尺寸和各個部分的名稱
   尺寸:mm(英寸)   附件:擴展板的項蓋*1   M3自攻螺絲*3(固定頂蓋*1，安裝擴展板*2)

  a)連接模擬模塊的端子
  這個端子排的頂而比PLC的頂面要高大約7mm(0.28英寸)

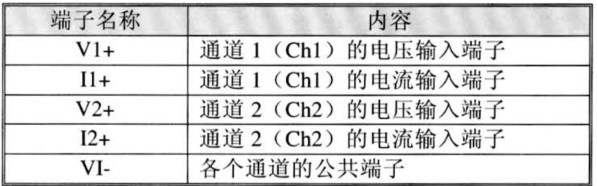

  端子分配

  b) 安裝孔(2-Φ4.0/0.16")
  c) PLC連接器

1.3 系統構成
  FX1N-2AD-BD只能使用在FX1S與FX1N系列PLC機上，且只能使用1個擴展；  FX1N-2AD-BD不能與FX1N-EEPROM-8L或FX1N-5DM一起使用。

2 FX1N-2AD-BD特殊功能模塊規格
   FX1N-2AD-BD由PLC內部供給電源。
  性能規格如下圖表：
