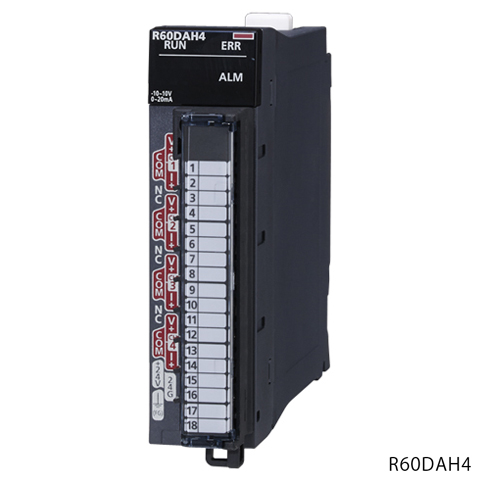

R60DAH4 三菱iQ-R系列高速數/模轉換模塊
R60DAH4參數規格，R60DAH4用戶手冊。
R60DAH4參數說明：4通道；輸入分辨率0~32000，-32000~32000 輸出DC-10~10V，DC0~20mA；轉換速度(高速輸出模式)1μs/1通道，轉換速度（通常輸出模塊）10μs/1通道，轉換速度（波形輸出模式）20μs/1通道；18點端子臺。
三菱iQ-R系列高速數/模轉換模塊R60DAH4規格說明
[模擬輸出點數] 4點(4通道)
[數字輸入] 16位帶符號二進制(-32768~32767)
[模擬輸出電壓] DC-10~10V(外部負載電阻值1k?以上),DC0~5V(外部負載電阻值500?以上)
[模擬輸出電流] DC0~20mA(外部負載電阻值50~600?)

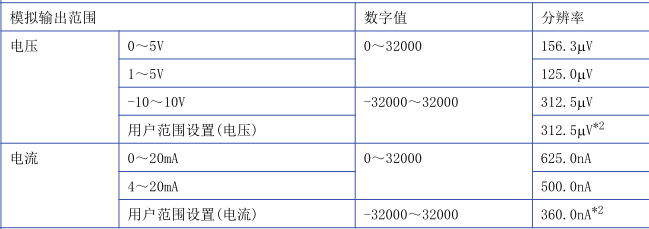

[輸入輸出特性、分辨率]
[精度(相對于模擬輸出值最大值的精度)]
.環境溫度25±5℃：±0.1%(電壓±10mV、電流±20μA)以內
.環境溫度0±55℃：±0.3%(電壓±30mV、電流±60μA)以內
[運行模式(轉換速度)]
.高速輸出模式(轉換速度：1μs/CH)
.普通輸出模式(轉換速度：10μs/CH)
.波形輸出模式(轉換速度：20μs/CH)
[輸出響應時間]
.電壓輸出：最大20μs(-10~10V，2k?負載)
.電流輸出：最大10μs(0~20mA，250?負載)
[偏置·增益設置次數] 最大1萬次
[輸出短路保護] 有
[絕緣方式]
.輸入輸出端子與可編程控制器電源間：光耦合器絕緣
.輸出通道間：非絕緣
.外部供應電源與模擬輸出間：變壓器絕緣
[絕緣耐壓]
.輸入輸出端子與可編程控制器電源間：AC500Vrms 1分鐘
.外部供應電源與模擬輸出間：AC500Vrms 1分鐘
[絕緣電阻] 輸入輸出端子與可編程控制器電源間DC500V 10M?以上
[輸入輸出占有點數] 16點(I/O分配：智能16點)
[連接端子 ] 18點端子排
[適用壓裝端子] R1.25-3(帶套管壓裝端子為不可使用)
[適用電線尺寸] 0.3~0.75?(AWG22~18)
[外部供應電源] DC24V +20%，-15%；脈動、尖峰 500mV P-P 及以下；沖擊電流5.8A，700μs及以下，消耗電流0.13A(DC24V時)
[內部消耗電流(DC5V) ] 0.27A
[外形尺寸H*W*D] 106*27.8*131mm
[重量] 0.20kg
R60DAH4參數規格，R60DAH4用戶手冊
專業銷售三菱觸摸屏、三菱PLC，三菱iQ-R系列PLC品種齊全，大量現貨，R60DAH4價格優惠，提供技術支持，歡迎來電咨詢！
