R60AD16-G 三菱iQ-R系列A/D轉換模塊
R60AD16-G 三菱iQ-R系列A/D轉換模塊
時間:2024-11-05 來源:未知 作者:admin 點擊:1308次
R60AD16-G 三菱iQ-R系列A/D轉換模塊，R60AD16-G用戶手冊，R60AD16-G參數，R60AD16-G外部連接。
R60AD16-G參數說明：16通道，輸入DC-10~10V，DC0~20mA;輸出分辨率-32000~32000，0~32000;轉換速度10ms/通道；40針連接器；通道間絕緣。

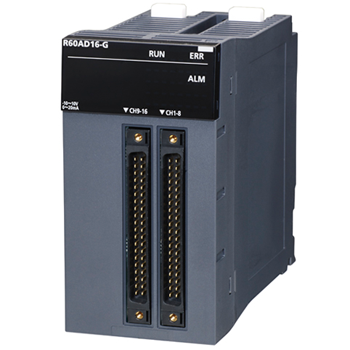

R60AD16-G圖片
[模擬輸入點數] 16點
[模擬輸入電壓] DC-10~+10V(輸入電阻1MΩ)
[模擬輸入電壓流] DC0~20mA(輸入電阻250M歐)
[數字輸出] 16位 -32768~32767
[輸入輸出特生，分辨率}
. 電壓輸入
0~10V：0~32000(312.5μV)
0~5V：0~32000(156.3μV)
1~5V：0~32000(125.0μV)
1~5V(擴展模式)：-8000~32767(125.0μV)
-10~10V：-32000~32000(312.5μV)
用戶設定：-32000~32000(29.2μV)
. 電流輸入
0~20mA：0~32000(625.0nA)
4~20mA：0~32000(500.0nA)
4~20mA(擴展模式)：-8000~32767(500.0nA)
用戶設定：-32000~32000(115.5nA)
[精度(數字輸出值的最大精度)]
. 基準精度：±0.1%
. 環境系數:±35ppm/℃(0.0035%/℃)
[轉換速度] 10ms/通道
[響應時間] 20ms
[絕對最大輸入] 電壓±15V，電流±30mA
[絕緣方式] 輸入端子與可編程控制器電源之間,模擬輸入通道之間為變壓器絕緣
[絕緣電阻] 輸入端子與可編程控制器電源之間,模擬輸入通道之間DC500V 10MΩ以上
[外部連接方式] 40針連接器(A6CON1，A6CON2，A6CON4)
[輸入輸出占用點數] 32點(I/0分配：空16點+智能16點)
[內部消耗電流(DC5V)] 0.52A
[外形尺寸H*W*D] 106*56*110mm
[重量] 0.26kg
R60AD16-G,R60AD16-G用戶手冊，R60AD16-G參數，R60AD16-G外部連接
專業銷售三菱伺服、變頻器、觸摸屏、PLC，R60AD8-G、R60AD16-G通道間絕緣模擬量輸入模塊100%保證品質，服務好，歡迎來電咨詢！
