QJ71EIP71 三菱Q系列EtherNet/IP網絡接口模塊

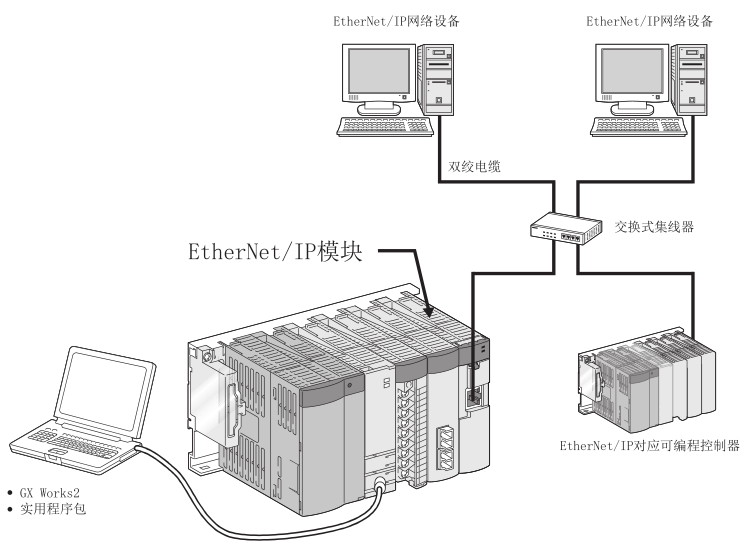

QJ71EIP71模塊實現三菱Q系列與EtherNet/IP網絡的連接。

一、QJ71EIP71產品的特點
 1、可以連接到EtherNet/IP網絡上
  a) 可以使用Tag進行通信(Tag 通信)
     通過使Tag名匹配可以與對象設備進行通信。
     由于在Tag名中指定通信目標，因此可以在忽略對象設備的存儲器地址等的狀況下進行通信。
  b) 可以定期通信(Class1 Tag通信)
     可以在Producer Tag與Consumer Tag之間定期(Cyclic) 進行通信。
  c) 可以通過Read請求及Write請求進行通信(Class3 Tag通信)
  d) 可以進行未建立連接的非同步通信(UCMM Tag通信)
 2、可以在無程序的狀況下進行Tag通信
  a) 只有通過實用程序包的設置才可進行Tag通信
     只有在實用程序包中，設置IP Address與Tag名等才可進行Tag通信。
  b) 將 Tag 的數據自動刷新到 QCPU 的軟元件中
     只有通過在實用程序包中進行自動刷新設置，才可將Tag的數據自動刷新到QCPU的軟元件中。
 3、 可以輕松進行參數設置
     通過實用程序包，可以輕松進行EtherNet/IP模塊的參數設置。
 4、輕松確認出錯內容及通信狀態
    通過實用程序包，可以輕松確認出錯內容及通信狀態。
 5、可以設置發生CPU停止型出錯時的Tag通信狀態
    在安裝了EtherNet/IP模塊的CPU模塊中，發生了CPU停止型出錯的情況下，可以對各模塊設置Tag通信的停止或繼續進行。


二、QJ71EIP71模塊的功能
 [Tag通信] 在相同的Tag名及相同的Data Size的Tag之間進行通信的功能。
  . Class1 Tag通信：在 Producer Tag與Consumer Tag之間定期(Cyclic)進行通信的功能。
  . Class3 Tag通信：是通過Read請求及Write請求，進行通信的功能。
  . UCMM Tag通信：是通過Read請求及Write請求，進行通信的功能。通信開始前不建立連接。
 [CPU停止型出錯時的Tag通信狀態設置功能] 在安裝了EtherNet/IP模塊的CPU模塊中，發生了CPU停止型出錯的情況下，對各模塊設置Tag通信的停止或繼續進行的功能。
 [監視功能] 監視出錯代碼及Tag通信的狀態的功能。
 [DHCP客戶端功能]  EtherNet/IP模塊從DHCP服務器中獲取IP Address等的功能


三、QJ71EIP71性能規格
 [以太網部分]
  . 接口：10BASE-T/100BASE-TX
  . 數據傳送速度：10Mbps(10BASE-T),100Mbps(100BASE-TX)
  . 傳送方法:基帶
  . 級聯連接級數:依據所使用的交換式集線器的品牌確定
  . 節點之間最長距離：200m(集線器為1個的情況下)
  . 最大段長度：100m(集線器與節點之間的長度)
  . 連接電纜
    10BASE-T：滿足IEEE802.3 10BASE-T標準的電纜(帶屏蔽雙絞電纜(STP電纜)或非屏蔽雙絞電纜(UTP電纜)的類別 3(4、5))
    100BASE-TX：滿足IEEE802.3 100BASE-TX標準的電纜(帶屏蔽雙絞電纜(STP電纜)的類別5及以上)
 [Class1 Tag通信]
  . 最大連接Tag數：256Tag
  . 最大Tag名字符數：100字符
  . 最大發送接收DataSize：每1個Tag 722字，所有Tag的合計32768字
 [Class3/UCMM Tag通信]
  . 最大連接Tag數：256Tag
  . 最大Tag名字符數：100字符
  . 最大發送接收DataSize：每1個Tag 252字，所有Tag的合計32768字
 [閃存寫入次數] 最大10萬次
 [輸入輸出占用點數 ] 32點(I/O分配:智能 32點)
 [DC5V內部消耗電流] 0.65A
 [外形尺寸H*W*D] 98×27.4×90mm

 [重量] 0.16kg
