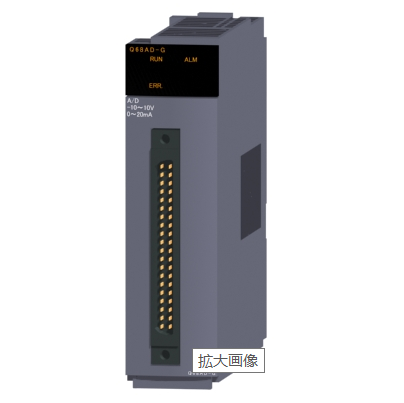

Q68AD-G 三菱Q系列模/數轉換模塊(通道間絕緣)
Q68AD-G價格,Q68AD-G用戶手冊,Q68AD-G外部連接
1) 通道隔離
Q68AD-G的通道之間均為絕緣狀態。
2) Q68AD-G在1個模塊中可以輸入8通道的模擬電壓、電流。
3) 高精度
達到了基準精度*1為±0.1%、溫度系數*2為±71.4ppm/℃的高精度。
*1 偏置/增益設置時的環境溫度下的精度
*2 溫度每變化1℃時的精度
4) 輸入范圍的切換
通過 GX Developer可以簡便地設置輸入范圍(偏置/增益設置的類型)切換。
一般常用的范圍被設置為默認范圍，但也可使用用戶進行的偏置/增益設置。
5) A/D 轉換方式
A/D 轉換方式有以下5種。
a) 采樣處理
對各通道的模擬輸入值逐個進行A/D轉換，每次轉換時輸出數字輸出值。
b)平均處理
. 時間平均
將各通道的A/D轉換以時間進行平均處理，將平均值進行數字輸出。
. 次數平均
將各通道的A/D轉換以次數進行平均處理，將平均值進行數字輸出。
. 移動平均
對各采樣時間測定的指定次數的數字輸出值進行平均處理。
c)一次延遲濾波器
根據設置的時間常數，對數字輸出值進行平滑處理。
6) 輸入信號異常檢測功能
檢測出超出設置范圍的電壓/電流。
7) 報警輸出
a) 過程報警
數字輸出值超出設置范圍時，輸出報警。
b) 差率報警
數字輸出值的變化率超出設置的變化率時，輸出報警。
8) 比例縮放功能
可以將 A/D 轉換值轉換為設置的寬度的比例值(%)后，讀取到緩沖存儲器中。通過此功能，可以縮短編程作業的時間。
9) 在線模塊更換
可以在不停運系統的狀態下更換模塊。此外，通過使用順控程序，可以進行以下操作。
. 偏置/增益設置值繼承至進行了在線模塊更換的A/D轉換模塊
. 偏置/增益設置值傳送至安裝在其它插槽上的其它A/D轉換模塊
10) 偏置/增益設置
通過GX Configurator-AD、專用指令(G(P).OFFGAN)或者模式切換設置可以簡便地切換為偏置/增益設置模式。
11) 通過GX Configurator-AD輕松設置
使用另售的GX Configurator-AD時，可以在畫面上進行A/D轉換模塊的設置，減少順控程序。
另外，很容易確認模塊的設置狀態及動作狀態。
二、Q68AD-G的性能規格
[模擬輸入點數] 8點(8通道)
[模擬輸入] 電壓DC-10~10V(輸入阻抗1MΩ及以上),電流DC0~20mA(輸入電阻值250Ω)
[數字輸出] 16位帶符號二進制(普通分辨率模式-4096~4095;高分辨率模式-12288~12287、-16384~ 16383)
. 使用比例縮放功能時:16位帶符號二進制(-32768~32767)
[輸入輸出特性、分辨率]
圖Q68AD-G 2
[精度(相對于數字輸出值的最大值的精度)]
. 基準精度
±0.1%
普通分辨率模式±4digit
高分辨率模式(0~10V、-10~10V)±16digit
高分辨率模式(除上述范圍以外)±12digit
. 溫度系數:±71.4ppm/℃(0.00714%/℃ )
[公共端模式特性] 共模電壓 輸入與公共端接地之間(輸入電壓0V)AC500V，共模電壓抑制比(VCM(共模電壓) ＜500V)：60Hz 107dB、50Hz 106dB
[采樣周期] 10ms/通道
[響應時間] 20ms
[絕對最大輸入] 電壓 ±15V ，電流 ±30mA
[絕緣]
圖Q68AD-G 3
[閃存寫入次數] 最多5萬次
[輸入輸出占用點數] 16點(I/O分配：智能16點)
[外部連接方式] 40針連接器
[適用電線尺寸] 0.3mm2(AWG22)及以下(使用A6CON1、A6CON4時)，0.088mm2~0.24mm2 (AWG28~24)(使用A6CON2時)
[外部設備連接用連接器] A6CON1、A6CON2、A6CON4
[內部消耗電流(DC5V)] 0.46A
[外尺寸] 102*27.4*90mm
Q68AD-G價格,Q68AD-G用戶手冊,Q68AD-G外部連接
Q68AD-G參數說明：8通道；輸入DC-10~10V，DC0~20mA；輸出(分辨率)0~4000，-4000~4000，0~12000，-12000~12000，0~16000，-16000~16000；轉換速度10ms/通道；40針連接器;通道間絕緣。
1) 通道隔離
Q68AD-G的通道之間均為絕緣狀態。
2) Q68AD-G在1個模塊中可以輸入8通道的模擬電壓、電流。
3) 高精度
達到了基準精度*1為±0.1%、溫度系數*2為±71.4ppm/℃的高精度。
*1 偏置/增益設置時的環境溫度下的精度
*2 溫度每變化1℃時的精度
4) 輸入范圍的切換
通過 GX Developer可以簡便地設置輸入范圍(偏置/增益設置的類型)切換。
一般常用的范圍被設置為默認范圍，但也可使用用戶進行的偏置/增益設置。
5) A/D 轉換方式
A/D 轉換方式有以下5種。
a) 采樣處理
對各通道的模擬輸入值逐個進行A/D轉換，每次轉換時輸出數字輸出值。
b)平均處理
. 時間平均
將各通道的A/D轉換以時間進行平均處理，將平均值進行數字輸出。
. 次數平均
將各通道的A/D轉換以次數進行平均處理，將平均值進行數字輸出。
. 移動平均
對各采樣時間測定的指定次數的數字輸出值進行平均處理。
c)一次延遲濾波器
根據設置的時間常數，對數字輸出值進行平滑處理。
6) 輸入信號異常檢測功能
檢測出超出設置范圍的電壓/電流。
7) 報警輸出
a) 過程報警
數字輸出值超出設置范圍時，輸出報警。
b) 差率報警
數字輸出值的變化率超出設置的變化率時，輸出報警。
8) 比例縮放功能
可以將 A/D 轉換值轉換為設置的寬度的比例值(%)后，讀取到緩沖存儲器中。通過此功能，可以縮短編程作業的時間。
9) 在線模塊更換
可以在不停運系統的狀態下更換模塊。此外，通過使用順控程序，可以進行以下操作。
. 偏置/增益設置值繼承至進行了在線模塊更換的A/D轉換模塊
. 偏置/增益設置值傳送至安裝在其它插槽上的其它A/D轉換模塊
10) 偏置/增益設置
通過GX Configurator-AD、專用指令(G(P).OFFGAN)或者模式切換設置可以簡便地切換為偏置/增益設置模式。
11) 通過GX Configurator-AD輕松設置
使用另售的GX Configurator-AD時，可以在畫面上進行A/D轉換模塊的設置，減少順控程序。
另外，很容易確認模塊的設置狀態及動作狀態。
二、Q68AD-G的性能規格
[模擬輸入點數] 8點(8通道)
[模擬輸入] 電壓DC-10~10V(輸入阻抗1MΩ及以上),電流DC0~20mA(輸入電阻值250Ω)
[數字輸出] 16位帶符號二進制(普通分辨率模式-4096~4095;高分辨率模式-12288~12287、-16384~ 16383)
. 使用比例縮放功能時:16位帶符號二進制(-32768~32767)
[輸入輸出特性、分辨率]
圖Q68AD-G 2
[精度(相對于數字輸出值的最大值的精度)]
. 基準精度
±0.1%
普通分辨率模式±4digit
高分辨率模式(0~10V、-10~10V)±16digit
高分辨率模式(除上述范圍以外)±12digit
. 溫度系數:±71.4ppm/℃(0.00714%/℃ )
[公共端模式特性] 共模電壓 輸入與公共端接地之間(輸入電壓0V)AC500V，共模電壓抑制比(VCM(共模電壓) ＜500V)：60Hz 107dB、50Hz 106dB
[采樣周期] 10ms/通道
[響應時間] 20ms
[絕對最大輸入] 電壓 ±15V ，電流 ±30mA
[絕緣]
圖Q68AD-G 3
[閃存寫入次數] 最多5萬次
[輸入輸出占用點數] 16點(I/O分配：智能16點)
[外部連接方式] 40針連接器
[適用電線尺寸] 0.3mm2(AWG22)及以下(使用A6CON1、A6CON4時)，0.088mm2~0.24mm2 (AWG28~24)(使用A6CON2時)
[外部設備連接用連接器] A6CON1、A6CON2、A6CON4
[內部消耗電流(DC5V)] 0.46A
[外尺寸] 102*27.4*90mm
[重量] 0.16kg
