OD62D介紹：

  一、OD62D高速計數模塊，有以下規格:

        I/O類型：差分輸入漏型輸出。

        最大計數速度：500Kpps

        通道數：2個通道

二、QD62D模塊在單相/2相脈沖輸入方面有以下輸入方法:

       1、單相脈沖輸入1的倍數

       2、單相脈沖輸入2的倍數

       3、2相脈沖輸入1的倍數

       4、相脈沖輸入2的倍數

       5、相脈沖輸入4的倍數

       6、CW/CCW

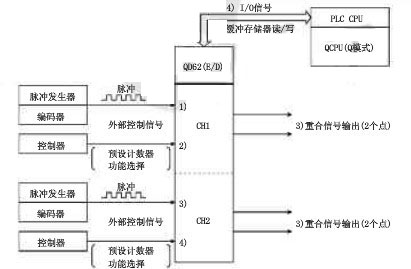

 三、QD62D操作的概述如下圖所示：

 備注：

    1) 給要輸入到QD62D的脈沖計數

    2) 預設或計數器功能可以用外部控制信號選擇

    3) 當前計數值和重合輸出點設定值可以比較來輸出重合信號

    4) 使用順控程序，可以驗證QD62D的I/Q信號和緩沖存儲器狀態，同時可以迭擇計數開始/停止，預設定和計數器功能。

QD62D的特點如下：

1、可以在大范圍中進行計數：

         (計數值可以在-2147483648至2147483647之間的范圍內表示)計數值以2通道32位標記的二進制代碼存儲

2、可以改變最大計數速度：

       QD62D的最高速度可以選擇改變?yōu)?00k  200k  100K和10k中選擇，這就能夠?qū)嵗砑词乖诿}沖是逐漸上升/下降的情況下也能夠無錯誤計數

3、可以選擇脈沖輸入

       脈沖粉入可以從單相1的倍數、單相2的倍數、2相1的倍數、2相2的倍數、2相4的倍數、CW和ccw中迭擇

4、可以選擇計數器格式

      可以選擇下列任意一種計數器格式

    (a)線性計數器格式

          能夠在朋尸2147483648到2147483647范圍內計數，如果超出該范圍將

          檢側到溢出

    (b)環形計數器格式

          在環形計數器最大值和最小值之間復進行計數

5、能夠重合輸出

    可以預設任何通道重合輸出點，與當前計數器值比較來輸出ON/OFF信號輸出或起動中斷程序

6、可以在四種計數器功能中進行選擇

    (a)鎖存計數器功能

          當輸入信號時。本勸能鎖存計數器的當前值

    (b)采樣計數器功能

          本能對預定時間期限內的輸入信號的脈沖計數

    (c)定期性脈沖計數器功能

          在輸入信號時，本勸能在每個預設時間間隔存儲計效器的當前值和先前的值

    (d)禁止計數功能

          本能輸入執行計數時激活停止脈沖計數命令的信號。

7、使用外部控制信號可以執行預設功能/計數器選擇功能

    把電樂適加到外部終端的預設終端國」能起動終端可以進行預設功匆計數器功能選擇

8、使用實用程序包的便捷設置

    單獨出售實用程序包(GX Configurator-CT).

    實用程序包不是必需的項日。但是，它可以用于在屏幕上設置初始化和自動

    刷新設置，縮短順控程序，并檢查設置和運行狀態

9、可以檢測外部輸出部分的保險絲的熔斷

    可以檢側外部輸出部分的保險絲的熔斷，并通過輸入信號X和模塊上的LED顯示進行通知。
