RJ71GN11-EIP 三菱PLC模塊 CC-Link IE TSN Plus型,CC-Link IE TSN主站/本地站
RJ71GN11-EIP用戶手冊、RJ71GN11-EIP外部連接、RJ71GN11-EIP使用手冊。
RJ71GN11-EIP參數說明:CC-Link IE TSN主站/本地站,EtherNet/IP?對應。

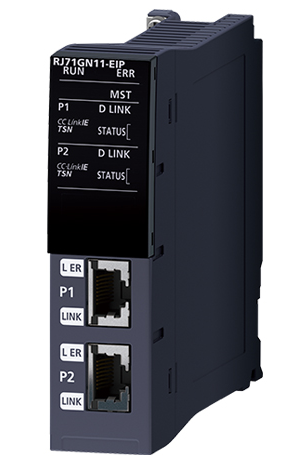

RJ71GN11-EIP圖片
三菱PLC模塊RJ71GN11-EIP產品規格說明:
[每個網絡的最大鏈接點數]
. RX:16K點(16384點,2K字節)
. RY:16K點(16384點,2K字節
. RWw:8K點(8192點,16K字節)
. RWr:8K點(8192點,16K字節)
. LB:32K點(32768點,4K字節)
. LW:16K點(16384點,32K字節)
[每個站的最大鏈接點數(主站/本地站)]
. RX:16K點(16384點,2K字節)
. RY:16K點(16384點,2K字節)
. RWw:8K點8192點,16K字節)
. RWr:8K點8192點,16K字節)
. LB:32K點(32768點,4K字節)
. LW:16K點(16384點,32K字節)
[瞬時傳送容量] 最大1920字節
[通信速度] 1Gbps/100Mbps
[最小同步周期] 125.00μs
[CC-Link IE TSN Class] CC-Link IE TSN Class B
[CC-Link IE TSN協議版本] 2.0/1.0
[CC-Link IE TSN通信軟件連接臺數] 2臺
[傳送路徑形式] 線型、星型( 線型與星型可同時存在)
[連接電纜] Ethernet電纜: 等級5e 以上,( 帶雙屏蔽·STP) 直型電纜
[最大站間距離] 最大100m
[總延長距離] 線型連接時12000m(121臺連接時),其他根據系統配置。
[最大連接站數] 121臺 (1臺主站,120臺從站)
[最大網絡數] 239
[通信方式] 時分法
[輸入輸出占用點數] 32 點(I/O分配: 智能32點)
[DC5V 內部消耗電流] 1.54A
[外形尺寸H*W*D] 106*27.8*110 mm
[重量] 0.26kg
[Ethernet規格]
. 數據傳送速度:1Gbps/100Mbps
. 通信模式:全雙工
. 接口:RJ45(AUTO MDI/MDI-X)
. 最大幀:1518字節
. 最大段長度:100m
. 級聯級數:依據交換集線器廠商不同
. IP版本:IPv4版本
. 發送/接收數據存儲器(可同時打開的數量):MELSOFT<=>GOT、與SLMP連接 8接口
. 套接字通信:
CC Link IE TSN:2046字節 * 8
EtherNet/IP:10238字節 * 8
[EtherNet/IP性能規格]
1、EtherNet/IP通信
. Class1通信
通信形式:實例通訊,標簽通訊
連接數:實例通訊 256連接,標簽通訊 256連接
通訊數據大?。?444字節(每個連接)
連接類型:點對點,多播
RPI(通信周期):0.5~60000ms
PPS(通信處理性能):12000PPS
. UCMM通信
通信形式:標準EtherNet/IP
連接數:服務器 96個連接;客戶端 32個連接
通訊數據大?。?444字節(每個連接)
連接類型:點對點
. Class3通信
通信形式:消息通訊,,標簽通訊
連接數:服務器 96個連接;客戶端 256連接
通訊數據大?。合⑼ㄓ?404字節(每個連接),標記通信496字節(每個連接)
連接類型:點對點
2、EtherNe通信
. 傳輸線路格式:線型(僅限末端可連接)、星形
. 所有連接的最大數據大?。?5535字節
. 數據傳輸速率:100Mbps(100BASE-TX)/1Gbps(1000BASE-T)
RJ71GN11-EIP,RJ71GN11-EIP價格,RJ71GN11-EIP用戶手冊
公司專業銷售三菱原裝PLC、觸摸屏、伺服、變頻器,三菱iQ-R系列價格優惠,提供技術支持,歡迎咨詢!
