FX5-4A-ADP 三菱FX5系列2入2出模擬量模塊
FX5-4A-ADP,FX5-4A-ADP價格,FX5-4A-ADP外部連接,FX5-4A-ADP用戶手冊,FX5-4A-ADP參數
FX5-4A-ADP參數說明：模擬輸入2通道、輸出2通道

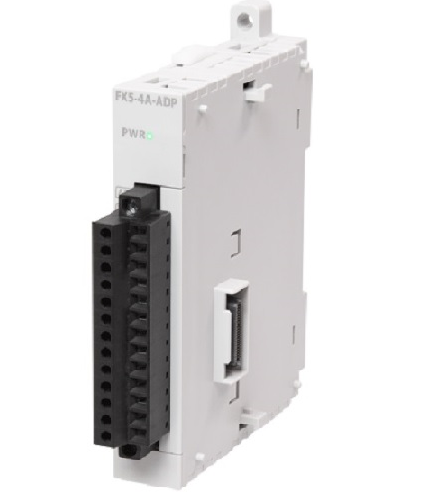

FX5-4A-ADP圖片
三菱模擬量輸入模塊FX5-4A-ADP產品規格說明
1、電源規格
[內部供電(A/D轉換回路)] DC24V 20mA，從CPU模塊的DC24V電源向內部供電。
[內部供電(接口)] DC5V 10mA，從CPU模塊的DC5V電源向內部供電。
2、輸入性能規格
[模擬輸入點數] 2點(2通道)
[模擬輸入電壓] DC-10~+10V(輸入電阻值1MΩ)
[模擬輸入電流] DC-20~+20mA(輸入電阻值500Ω)
[數字輸出值] 14位二進制
[輸入特性、分辨率]
┌────────┬──────┬────┐
│模擬輸入范圍 │數字輸出值 │分辨率 │
├──┬─────┼──────┼────┤
│電壓│0~l0v │0~16000 │625μV │
│ ├─────┼──────┼────┤
│ │0~5V │0~16000 │312.5μV│
│ ├─────┼──────┼────┤
│ │1~5V │0~12800 │312.5μV│
│ ├─────┼──────┼────┤
│ │-10~+10V │-8000~+8000 │1250μV │
├──┼─────┼──────┼────┤
│電流│0~20mA │0~16000 │1.25μA │
│ ├─────┼──────┼────┤
│ │4~2OmA │0~12800 │1.25μA │
└──┴─────┴──────┴────┘
[精度(相對于數字輸出值的滿量程的精度)]
·環境溫度25±5℃:±0.1%(±16digit)以內
·環境溫度0~55℃:±0.2%(±32digit)以內
·環境溫度-20~0℃:±0.3%(±48digit)以內
[轉換速度] 最大450μs(每個運算周期更新數據)
[絕對最大輸入] 電壓:±15V、 電流:±30mA
3、輸出性能規格
[模擬量輸出點數] 2點(2通道)
[數字輸入] 14位二進制
[模擬量輸出電壓] DC-10~+10V(外部負載電阻值lk~1MΩ)
[模擬量輸出電流] DC0~20mA(外部負載電阻值0~500Ω)
[輸出特性，分辨率]
┌────────┬──────┬──────┐
│模擬量輸出范圍 │數字輸入值 │分辨率 │
├──┬─────┼──────┼──────┤
│電壓│0~10V │0~16000 │625μV │
│ ├─────┼──────┼──────┤
│ │0~5V │0~16000 │312.5μV │
│ ├─────┼──────┼──────┤
│ │1~5V │0~16000 │250μV │
│ ├─────┼──────┼──────┤
│ │-10~+10V │-8000~+8000 │1250μV │
├──┼─────┼──────┼──────┤
│電流│0~20mA │0~16000 │1.25μA │
│ ├─────┼──────┼──────┤
│ │4~20mA │0~16000 │1μA │
└──┴─────┴──────┴──────┘
[精度(數字輸出值的最大值的精度)]
環境溫度25±5℃:±0.1%(電壓±20mV，電流±20μA)以內
環境溫度0~55℃:±0.2%(電壓±40mV,電流±40μA)以內
環境溫度-20~0℃:±0.3%(電壓±60mV,電流±60μA)以內
4、其它規格
[外形尺寸H*W*D[mm]] 90*17.6*74

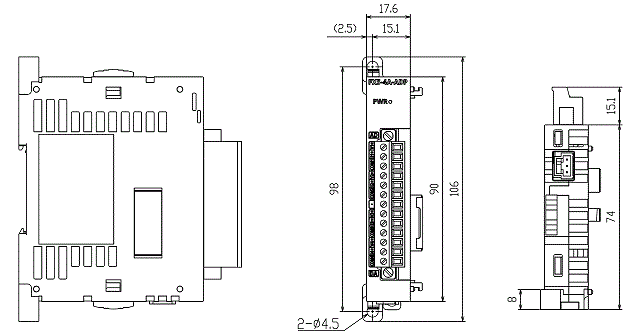

FX5-4A-ADP外形尺寸圖
[重量] 0.1kg
FX5-4A-ADP價格,FX5-4A-ADP用戶手冊,FX5-4A-ADP硬件手冊,FX5-4A-ADP外部連接
公司主營三菱PLC，三菱FX5系列品種齊全，價格優惠，提供技術支持，F(xiàn)X5-4A-ADP、FX5-4AD-ADP、FX5-4DA-ADP現貨，歡迎來電咨詢！
