FX5-80SSC-G 三菱PLC簡易運動控制器模塊
FX5-80SSC-G 三菱PLC簡易運動控制器模塊
時間:2021-05-10 06:56:09 來源:未知 作者:admin 點擊:6255次
FX5-80SSC-G 三菱PLC簡易運動控制器模塊
FX5-80SSC,FX5-80SSC-G,FX5-80SSC-G價格,FX5-80SSC-G規格,FX5-80SSC-G用戶手冊
FX5-80SSC-G參數說明：最大8軸，CC-Link IE TSN連接，定位控制，同步控制，速度控制，轉矩控制；
直線插補、2軸環性插補；控制單位(毫米、英寸、度、脈沖)、定位數據為600個數據/軸.

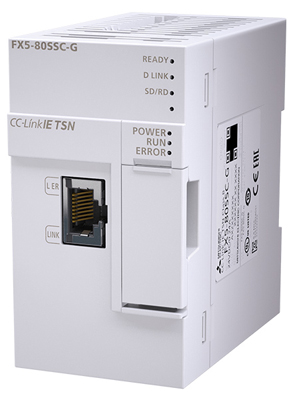

FX5-80SSC-G圖片
三菱PLC簡易運動控制器模塊FX5-80SSC-G規格說明：
[控制軸數] 最大8軸
[運算周期] 500μs, 1000μs, 2000μs, 4000μs
[插補功能] 直線插補(最大4軸)
[控制方式] PTP控制、軌跡控制(直線、圓弧可設置)、速度控制、速度/位置切換控制、速度/轉矩控制、定位控制
[加減速處理] 梯形加減速、近似S形加減速
[校正功能] 電子齒輪，齒隙，靠近通過
[同步控制] 同步編碼器輸入、指令生成軸、凸輪軸、相位校正、凸輪自動生成
[控制單位] mm，inch，degree，pulse
[定位數據] 600數據/軸
[備份]參數、定位數據、塊啟動數據可通過閃存保存(無電池)
[原點回歸功能] 近點DOG方式、計數方式1、計數方式2、數據設定方式和比例原點信號檢測方式
有高速原點回歸功能。
原點復位-輔助功能有OPR重試、OP漂移
[定位]
. 直線控制：直線插補控制(最大4軸)(合成速度，參考軸速度)
. 定位控制：定位控制(最大4軸)
. 2軸圓弧插補：插補指定、中心點指定
. 速度控制：速度控制(最大4軸)
. 速度/位置切換控制：增量方式/絕對方式
. 位置.速度切換控制: 增量方式
. 當前值變更：位置指定，當前值變更的起始編號指定
. NOP命令：有
. JUMP命令：條件，無條件
. LOOP/LEND：有
. 高度的位置控制：塊起動，條件起動，重量起動，同時起動，反復啟動
[手動控制]
. JOG運行：有
. 微動運行：有
. 手動脈沖發生器：可能連接1臺(增量),單位放大倍數(1~10000倍)。
[擴展控制(速度和轉矩控制)] 不包括位置回路的速度控制、扭矩控制
[絕對位置系統] 由連接到伺服放大器的電池對應
[同期編碼器接口] 4ch，內置接口1ch
[速度限制] 速度控制值、JOG速度控制值
[轉矩限制功能] 正方向轉矩限制值、負方向轉矩限制值
[緊急停止] 通過緩沖存儲器,有效/無效的切換功能
[軟件行程范圍功能] 當前值/給定值范圍檢查
[硬件行程范圍功能] 有
[速度變更] 有
[控制內容的變更功能] 有速度變更功能、覆蓋功能(0~300%)、加減速度時間變更功能、
扭矩變更功能、目標位置變更功能
[其他功能]
. M碼輸出功能：WITH模式/AFTER模式
. 步驟功能：減速單位，數據No .單位
. 跳過功能：通過PLC的CPU，通過外部指令信號
. 教學功能：有
[參數初始化] 有
[外部輸入信號設定功能] 通過CPU，伺服放大器
[事件歷史記錄功能] 有
[符號檢測功能] 常規模式，指定次數模式，環形緩沖模式
. 符號檢測信號：最大4點
. 符號檢測設定：16
[任意數據監視器功能] 4點/軸
[驅動程序通訊功能] 有
[SSCNET通信的斷開/重新連接功能] 有
[數字示波器功能] 比特數據、字數據各16CH
2、基本單元規格
[控制軸數] 8軸
[連接局數] 運動管理站：8個，普通站：16個
[CC-Link IE TSN認證Class] B
[最大延長距離] CC-Link IE TSN
[最大局間距離] 100m
[DC24內部消耗電流]0.24A
[外形尺寸H*W*D] 90*50*83mm
[重量] 0.3kg
FX5-80SSC-G,FX5-80SSC-G價格,FX5-80SSC-G規格,FX5-80SSC-G用戶手冊
專業銷售原裝全新三菱PLC(FX3S系列PLC、FX3GA系列PLC、FX3SA系列PLC、FX3U系列PLC、Q/L PLC、CC-LINK模塊),品種齊全,FX5-80SSC-G與FX5-40SSC-G大量現貨,價格優惠,提供技術支持，歡迎來電咨詢！
