NZ2GN2B1-32DT 三菱PLC模塊TSN端子臺型
NZ2GN2B1-32DT 三菱PLC模塊TSN端子臺型
時間:2021-02-25 07:08:10 來源:未知 作者:admin 點擊:4287次
NZ2GN2B1-32DT 三菱PLC模塊TSN端子臺型
NZ2GN2B1-32DT價格,NZ2GN2B1-32DT外部連接,NZ2GN2B1-32DT用戶手冊
NZ2GN2B1-32DT參數說明：
DC輸入：16點，DC24V 6mA 響應時間0/0.2/1/1.5/5/10/20/70ms切換，16點1公共端，正公共端。
晶體管輸出：16點 DC24V 0.5A/1點，4A/1公共端，響應時間0.8ms，16點1公共端，漏型1線式，端子臺連接型。

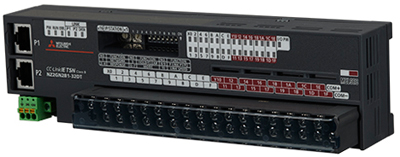

NZ2GN2B1-32DT圖片
三菱PLC模塊TSN端子臺型NZ2GN2B1-32DT彈簧夾接線端子型復合模塊
[輸入規格]
. 輸入形式：DC輸入(正公共端)
. 輸入點數：16點
. 額定輸入電壓：DC24V
. 額定輸入電流：約6mA
. 使用電壓范圍：DC20.4~28.8V(波動率5%以內)
. 最大同時輸入點數：100%
. ON電壓/ON電流：DC11V以上/4mA以上
. OFF電壓/OFF電流：DC5V以下/1.5mA以下
. 輸入電阻：約3.3kΩ
. 響應時間：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. 公共端方式：16點1公共端(端子臺1線式)
[輸出規格]
. 輸出形式：晶體管輸出(漏型)
. 輸出點數：16點
. 額定負荷電壓：DC24V
. 使用負荷電壓范圍：DC20.4~28.8V(波動率5%以內)
. 最大負荷電流：0.5A/1點 4A/1公共端
. 最大突入電流：過載保護功能的電流限制
. OFF時泄漏電流：0.1mA以下
. ON時最大電壓降：DC0.3V以下(TYP) 0.5A， DC0.6V(MAX.) 0.5A
. 保護功能：過熱、過負載保護功能
. 響應時間:
OFF->ON：0.1ms以下
ON->OFF：0.8ms以下(電阻負荷)
. 過電流抑制器：齊納二極管
. 輸出部分外部供給電源:
電壓：DC20.4~28.8V(波動率5%以內)
電流：25mA以下(DC24V，1公共端)不包含外部負荷電流
. 輸出端方式：16點1公共端(端子臺1線式)
[占用站數] 1站分配32點(使用32點)
[Ethernet規格]
. 傳輸速度：1Gbps/100Mbps
. 通信模式：1000BASE-T/100BASE-TX全雙工
. 接口：RJ45(AUTO MDI/MDI-X)
. 最大幀：1518字節
. 最大段長度：100m
. IP版本：IPv4
[I/O模塊電源]
. 電壓：DC20.4~26.4V(波動率5%以內)
. 電流：110mA以下(DC24V、全部點ON時)不飽含外部負荷電流
[耐電壓] DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[Class認證] 認證 Class B
[循環傳輸] RX/RY 32點，RWr/RWw 4點
[外部連接] RJ-45接口
[電源]
. 電壓：DC24V(波動率5%以內)(DC20.4~28.8V)
. 電流：110mA以下(DC24V全點ON時)
[外形尺寸H*W*D] 54.5*200*57mm
[重量] 0.31kg
