FX2N-32CCL 三菱PLC模塊(三菱CC-Link接口模塊)
CC-Link接口模塊FX2N-32CCL是用來將連接FX0N/FX2N/FX2NC PLC連接到和CC-Link的接口模塊。FX2N-32CCL已停產，現在升級型號為FX3U-64CCL，不可直接替換，F(xiàn)X3U-64CCL適用于FX5U/FX5UC/FX3G/FX3U/FX3GC/FX3UC。
FX2N-32CCL圖片
1、產品概述
1)、適用PLC
FX2N-32CCL可作為一特殊模塊連接在當作FX0N/FX2N/FX2NC系列小型PLC上。
2)、控制指令
使用FROM/TO指令對FX2N-32CCL的緩存存儲器進行讀/寫。
3)、與CC-Link的連接
FX2N-32CCL作為CC-Link的一個遠程設備站進行連結。
連線采用屏蔽雙絞屏蔽電纜。
4)、I/O點數
占用FX-PLC中8個I/O點數(包括輸入和輸出)。
但是，由PLC提供的5V直流電源容量有限。
在5V直流情況下，F(xiàn)X2N-32CCL在5V直流情況下，其電流消耗為130mA。確保在5V直流情況下，
包括其它特殊部分塊在內的總電流消耗不會超過規定指標。
5)、站號和站數
站號: 1~64(旋轉開關)
站數：1~4 (旋轉開關)
6)、傳輸速度與傳送距離
. 10Mbps 100m
. 5Mbps 150m
. 2.5Mbps 200m
. 625Kbps 600m
. 156Kbps 1200m
7)、遠程點數
每站的遠程I/O占用點數為32個輸入點和32個輸出點。但是，最終站的高16點作為系統區被CC-LINK系統專用占用。
每站的遠程寄存器數為4點的RW寫區域和4點RW讀區域。
站數可以在1~4之間選擇，所以可以根據控制的規模構造相應的系統。
2、與CC-Link的連接
FX-PLC通過與接口部分FX2N-32CCL接口模塊連結，在CC-Link系統中充當一個遠程設備站。
一次可以使用1~4個FX2N-32CCL單元可以同時使用，沒有分配給這些單元的站號應該分配給其它遠程設備站，遠程I/O站和本地站。
連結單元的數目，傳輸傳送速度，傳輸傳送距離等等，要按照符合CC-Link系統的通用規格。
3、CC-Link的系統構成

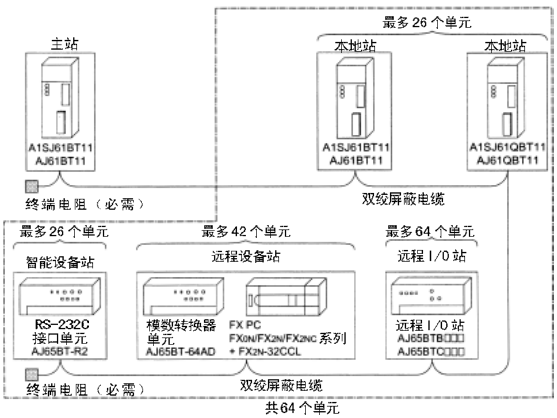

下圖表示整個CC-Link的系統結構構成
4、FX2N-32CCL產品規格說明
[電源] DC24V/-10,50mA(由外部端子供電)
[控制電源] 5VDC，130mA(由PC通過擴展電纜供電)
[隔離方法] 網絡總線和內部電源通過光耦合器隔離
[站的類型] 遠程設備站
[站號/站數] 站號 1~64、站數 1~4
[遠程軟元件點數/遠程寄存器點數]
在每一個站中，遠程I/O點數為32個輸入和32個輸出點。
但是，最終站的高16點為CC-Link系統專用的系統區。
在生一個站中，遠程寄存器點數為4個點的RW寫區域和4個點的RW讀區域。
[傳送速度] 156kbps/625kbps/2.5Mbps/5Mbps/10Mbps
[通信方式] 輪詢方式
[同步方式] 幀同步方式
[編碼方式] NRZI
[傳輸線路方式] 總線(RS-485)
[傳輸格式] HDLC規格
[錯誤控制方式] CRC(X的16次方＋X的12次方＋X的5次方＋1)
[連接電纜] 專用cc-Link電纜或?qū)Ｓ酶咝阅躢c-Link電纜
[操作指示] LED (POWER,L RUN,L ERR,RD,SD)
[輸入輸出點數] 8點
[重量] 0.2Kg
FX2N-32CCL，FX2N-32CCL價格，FX2N-32CCL用戶手冊
公司主營三菱原裝PLC、伺服、變頻器、觸摸屏，三菱PLC模塊FX2N-32CCL、FX3U-64CCL價格優惠，大量現貨，有專業的技術團隊，提供產品選型、自動化編程、各類自動化工程項目，歡迎咨詢！
