Q173DSXY 三菱伺服安全信號模塊
Q173DSXY價格(面價) 10131,Q173DSXY規格,Q173DSXY用戶手冊
Q173DSXY參數說明：串行ABS同步編碼器Q171ENC-W8*2，跟蹤使能輸入2點(A6BAT內置)。

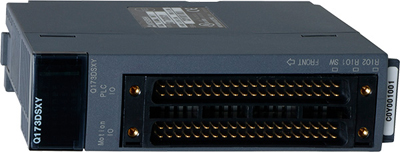

Q173DSXY圖片
三菱伺服安全信號模塊Q173DSXY產品規格說明：
[輸入信號]
. 輸入點數：32點*2系統(可編程控制器CPU控制32點＋運動CPU控制32點 ,
安全輸入20點*2系統 , 輸出用反饋輸入12點*2系統)
. 輸入絕緣方式：光耦合器絕緣
. 額定輸入電壓：DC24V(+10/-10%), 負公共端型
. 最大輸入電流：約 4mA
. 輸入電阻：約 8.2kΩ
. 輸入 ON 電壓/電流：DC20V 以上 /3mA 以上
. 輸入 OFF 電壓/電壓：DC5V 以下 /1.7mA 以下
. 輸入響應時間：可編程控制器CPU控制 I/O：10ms (數字過濾器初始值)
運動控制CPU控制 I/O：15ms (CR 濾波器)
. 輸入公共端方式：32 點 1 公共端(可編程控制器CPU控制用I/O與運動CPU控制用I/O的公共端分離
. 輸入動作顯示 LED：32 點(顯示 PLCCPU控制部分)
[輸出信號]
. 輸出點數：12點*2 系統(可編程控制器CPU控制12點＋運動CPU控制12點)
. 輸出絕緣方式：光耦合器絕緣
. 額定輸出電壓：DC24V(+10/-10%), 源型
. 最大負載電流：(0.1A*8 點 , 0.2A*4 點)*2系統 , 公共端電流：各連接器 1.6A 以下
. 最大浪涌電流：0.7A 10ms 以下(0.2A 輸出引腳為1.4A 10ms 以下
. 響應時間：1ms以下
. 輸出公共端方式：12點1公共端(可編程控制器CPU控制用I/O與運動CPU控制用I/O的公共端分離)
. 輸出動作顯示 輸入與共通
[安全規格]
. 功能安全：STO, SS1, SS2, SOS, SLS, SBC, SSM (IEC61800-5-2:2007), 安全輸入輸出
. 安全性能：EN ISO 13849-1 類別3 PL d, EN 61800-5-2/IEC 61508 Parts 1-7：1998/2000, EN 62061 SIL CL 2
. 預測平均危險側故障時間 (MTTFd)：169 年以上(理論值)
. 診斷范圍(DCavg)：低
. 危險側故障的平均幾率(PFH)：2.17E-8(1/h)
[輸入輸出占有點數] 32點
[CPU間通信] 并行總線通信(經由主基板)
[MotionCPU間通信] 串行通信(RS-485), RIO 電纜
[端子臺轉換模塊] FA-LTB40P(三菱電機工程(株)制),A6TBXY36
[連接電纜] FA-CBL_FMV-M(與 FA-LTB40P組合),AC50TB (與A6TBXY36 組合)
[安裝臺數] 最大3模塊(最大輸入點數60點*2系統 , 最大輸出點數36點*2系統)
[DC5V 內部消耗電流] 0.2A
[外形尺寸] 98 (H)*27.4 (W)*90 (D)mm
[重量] 0.15kg
Q173DSXY,Q173DSXY價格,Q173DSXY規格,Q173DSXY用戶手冊
公司主營三菱原裝PLC、伺服、觸摸屏、變頻器，三菱運動控制器CPU模塊Q173DSCPU、Q172DSCPU現貨，Q173DSXY價格優惠，提供技術支持，歡迎咨詢！
