FX5-CCLGN-MS 三菱PLC模塊CC-Link IE TSN型
FX5-CCLGN-MS 三菱PLC模塊CC-Link IE TSN型
時間:2020-07-23 06:56:30 來源:未知 作者:admin 點擊:5796次
FX5-CCLGN-MS 三菱PLC模塊CC-Link IE TSN型
FX5-CCLGN-MS支持FX5U/FX5UC Ver.1.210及以后版本，使用GX Works3 Ver.1.065T及以后版本
FX5-CCLGN-MS參數說明：CC-Link IE TSN系統主·智能設備模塊。
1、性能規格
[站號] 主站：0、本地站：1~120
[可連接站數] CPU模塊上可連接以下各類型的站各1站
主站1站、本地站1站
[每個網格的最多鏈接點數]
. RX與RY：各16K點(各16384點、各2K字節)
. RXr與RYw：各8K點(各8192點、各16K字節)
[每站的最多鏈接點數]
. 主站
RX與RY各8K點(各8192點、各1K字節)、RXr與RYw各4K點(各4096點、各8K字節)
. 本地站
RX與RY各16K點(各16384點、各2K字節)、RXr與RYw各4K點(各8192點、各16K字節)
[通信速度] 1Gbps
[最小同步周期] 250us
[認證Class] 認證Class B設備
[最多連接站數] 為主站時61站，為本地站時121站
[連接電纜] 符合標準的以太網電纜：類別5e及以上、直出型電纜
[總延長距離] 線形 12000m(連接121站)、其它根據系統配置
[最多站間距離] 100m
[網絡號設置范圍] 1~239
[傳送路徑形式] 線形、星形(也可以混合線形與星形)
[通信方式] 時間分割方式
[瞬時傳送容量] 最多 1920字節
[輸入輸出占用點數] 8點
2、以太網的性能規格
[數據傳送速度] 1Gbps
[通信模式] 1000BASE-T 全雙工
[接口] RJ45連接器(AUTO MDI/MDI-X)
[最多幀大小] 1518字節
[最多單段長度] 100m
[級聯連接段] 1000BASE-T 2級
[IP版本] IPv4
[可以同時打開最多連接數] 與MELSOFT產品的連接、與SLMP對應設備的連接 共8個連接
3、其它
[外部電源]
. 電源電壓：DC24V +20% -15%
. 允許瞬時停電時間：1ms以內
. 消耗電流：220mA
[外形尺寸H*W*D] 90*50*83mm
[重量] 0.3kg
FX5-CCLGN-MS,FX5-CCLGN-MS價格,FX5-CCLGN-MS用戶手冊
公司主營三菱原裝PLC、伺服、變頻器、觸摸屏，F(xiàn)X5U系列品種齊全，大量現貨，價格優惠，提供技術支持，歡迎咨詢！
FX5-CCLGN-MS支持FX5U/FX5UC Ver.1.210及以后版本，使用GX Works3 Ver.1.065T及以后版本
FX5-CCLGN-MS參數說明：CC-Link IE TSN系統主·智能設備模塊。

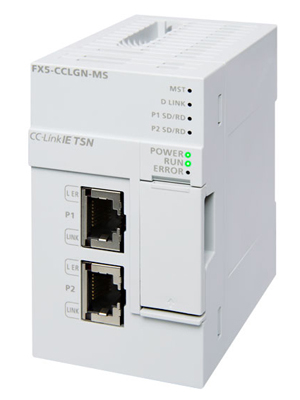

FX5-CCLGN-MS圖片
