MR-J4-700A4 三菱伺服驅動器三相400V級7kW型
MR-J4-700A4 三菱伺服驅動器三相400V級7kW型
時間:2020-03-05 06:55:18 來源:未知 作者:admin 點擊:3495次
MR-J4-700A4 三菱伺服驅動器三相400V級7kW型
MR-J4-700A4價格(新面價) 29029 ,MR-J4-700A4用戶手冊,MR-J4-700A4外部連接。
MR-J4-700A4參數說明：7kW用,三相AC380V~480V三菱伺服放大器通用接口。

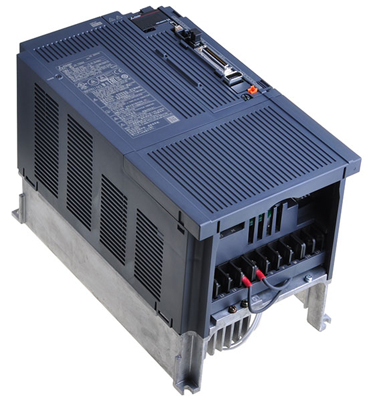

MR-J4-700A4圖片
三菱伺服驅動器三相400V級7kW型MR-J4-700A4的詳細規格說明：
[輸出]
. 額定電壓：三相AC 323V
. 額定電流：17A
[主電路電源輸入]
. 電源|頻率：三相AC380V~480V 50Hz/60Hz
. 額定電流：14.4A
. 允許的電壓變動：三相AC323V~528V
. 允許的頻率變動：±5%以內
[控制電路電源輸入]
. 電源|頻率：單相AC380V- 480V 50Hz/60Hz
. 額定電流：0.2A
. 允許的電壓變動：單相AC323V~528V
. 允許的頻率變動：±5%以內
. 消耗電量：45W
[接口用電池] DC24V ±10%,電源容量0.5A(包含CN8接頭信號)
[控制方式] 正弦波PWM控制電流控制方式
[服務放大器內置再生電量] 100W
[動態制動器] 內置
[通信功能]
. USB：與個人電腦等的連接(對應MR Configurator2)
. RS-422：最大軸數達32軸的1:n通信
[編碼器輸出脈沖] 支持(ABZ相脈沖)
[模擬量監視] 2頻道
[位置控制模式]
. 最大輸入脈沖頻率：4Mpps(差動輸入時)，200kpps(集電極開路輸入時)
. 定位反饋脈沖：編碼器分辨率(伺服電機梅旋轉一周的分辨率): 22位
. 指令脈沖倍率：電子齒輪A/B倍 A＝1~16777215，B=1~16777215, 1/10 < A/B < 4000
. 定位完成脈沖寬度設定：0脈沖~65535脈沖(指令脈沖單位)
. 誤差過大：±3轉
. 轉矩限制：參數設定或者外部模擬量輸入((DC0V~+10V/最大轉矩)
[速度控制模式]
. 速度控制范圍：模擬量速度指令1:2000，內部速度指令1:5000
. 模擬量速度指令輸入：DC0V~±10V/額定轉速(通過 [Pr.PC12] 能夠更改10V時的轉速)
. 速度變動率：±0.01%以下(負載變化:0%~100%), 0%(電源變化±10%) ±0.2%以下(環境溫度:25±10℃)僅限擬量速度指令時
. 轉矩限制：參數設定或者外部模擬量輸入(DC0V~+10V/最大轉矩)
[轉矩控制模式]
. 模擬最轉矩指令輸入：DC0V~±8V/最大轉矩(輸入阻抗：10kΩ~12kΩ)
. 速度制限：通過參數設定或者外部模擬量輸入(DC0V~±10V/額定轉速)進行設定
[定位模式] 坐標表方式、編程方式、等分割排除方式
[全閉環控制] 2線式通信方式
[伺服功能] 超級抗震控制Ⅱ、自適應濾波器Ⅱ、魯棒濾波、自動校準、一健式調整、Tough Drive功能、驅動記錄儀功能、設備診斷功能、電力監控器功能、超級跟蹤控制、空轉修正功能。
[設備端編碼器接口] 三菱高速串行通信
[保護功能]
. 過電流保護、再生過電壓保護、過載保護(電子熱繼電器)、伺服電機過熱保護、編碼器異常保護、再生異常保護、電壓不足保護、瞬時掉電保護、超速保護、誤差過大保護、磁極檢測保護、直線伺服控制異常保護。
[安全功解] STO(IEC/EN 61800-5-2)
[安全性能]
. 第三者認證規格(注6):ENISO 13849-1 種類3 PL d. EN 61508 SIL 2, EN 62061 SIL CL2, EN 61800-5-2 SIL2
. 響應性能:8ms以下(STO輸入OFF-->能源切斷)
. 測試脈沖輸入(STO): 測試脈沖周期:1Hz-25Hz 測試脈沖關斷時間:最大1ms
[構造(保護等級)] 強冷·開放(IP20)(不包括端子臺部分)
[重量] 6.5kg
MR-J4-700A4,MR-J4-700A4價格,MR-J4-700A4用戶手冊
公司主營三菱原裝PLC、伺服，MR-J4-100A4、MR-J4-200A4、MR-J4-700A4價格優惠，有專業的技術團隊,提供PLC編程、產品選型、承接工程項目等，歡迎咨詢！
