NZ2GN2S1-32TE 三菱PLC輸出模塊TSN型
NZ2GN2S1-32TE用戶手冊,NZ2GN2S1-32TE外部連接,NZ2GN2S1-32TE規格
NZ2GN2S1-32TE參數說明：32點晶體管源型輸出、DC12/24V 0.5A/1點,5A/1公共端，響應時間1.0ms,32點1公共端，1線式 彈簧夾接線端子類型。

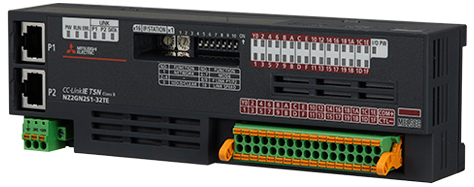

NZ2GN2S1-32TE圖片
三菱遠程輸出模塊CC-Link IE TSN型NZ2GN2S1-32TE產品詳細說明：
[輸出形式] 晶體管輸出(源型)
[輸出點數] 32點
[額定電壓] DC12/24V
[使用電壓范圍] DC10.4~28.8V
[額定電流] 0.5A/1點，5A/1公共端
[最大突入電流] 過負載保護功能進行的電流限制
[OFF時泄漏電流] 0.1mA 以下
[ON時最大電壓降] DC0.5V(TYP.)0.5A、DC0.8V(MAX.)0.5A
[輸出響應時間] OFF->ON 0.5ms以下，ON->OFF 1.0ms以下(電阻負載)
[浪涌抑制器] 齊納二極管
[保護功能] 過熱、過負載保護功能
[輸出部外部供給電源]
. 電壓：DC12/24V
. 電流：80mA以下
[公共端方式] 32點1公共端(端子排型1線式)
[絕緣方式] 光電耦合器隔離
[耐電壓] DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[Class認證] 認證 Class B
[循環傳輸] RX/RY 32點，RWr/RWw 4點
[外部連接] RJ-45接口
[電源]
. 電壓：DC24V(波動率5%以內)(DC20.4~28.8V)
. 電流：120mA以下(DC24V全點ON時)
[外形尺寸H*W*D] 54.5*179*45.5mm
[重量] 0.18kg
[Ethernet規格]
. 傳輸速度：1Gbps/100Mbps
. 通信模式：1000BASE-T/100BASE-TX全雙工
. 接口：RJ45(AUTO MDI/MDI-X)
. 最大幀：1518字節
. 最大段長度：100m
. IP版本：IPv4
NZ2GN2S1-32TE用戶手冊,NZ2GN2S1-32TE,NZ2GN2S1-32TE價格
公司主營三菱PLC，三菱PLC價格好，品種齊全，三菱CC-Link模塊大量現貨，NZ2MFB1-32T、NZ2MFB1-32D、NZ2GN2S1-32TE價格好，提供技術支持，歡迎選購！
