FX5UJ-40MT/ES 三菱PLC晶體管型24入/16出AC電源
FX5UJ-40MT/ES 三菱PLC晶體管型24入/16出AC電源
時間:2019-12-13 06:43:08 來源:未知 作者:admin 點擊:4326次
FX5UJ-40MT/ES 三菱PLC晶體管型24入/16出AC電源
FX5UJ-40MT/ES價格,FX5UJ-40MT/ES用戶手冊,FX5UJ-40MT/ES外部連接
FX5UJ-40MT/ES參數說明：AC電源DC輸入，裝卸式端子排，輸入24點DC24V(漏型/源型)，16點晶體管漏型輸出，內置高速器最大4ch 100kHz+4ch 10kHz,最大控制3軸 200kHz,內置以太網1ch、內置USB接口1通道。

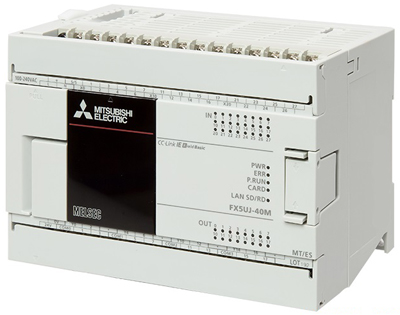

FX5UJ-40MT/ES圖片
三菱PLC晶體管型24入/16出AC電源FX5UJ-40MT/ES產品規格說明：
1、電源規格
[額定電壓] AC100~240V
[電壓變動范圍] -15%、+10%
[額定頻率] 50/60Hz
[允許瞬時停電時間] 對10ms以下的瞬時停電會繼續運行。電源電壓為AC200V以上系
統時，可通過用戶程序變更為10~100ms。
[電源保險絲] 250V 3.15A 延時保險絲
[沖擊電流] 最大30A: 5ms以下/AC100V 最大50A: 5ms以下/AC200V
[消耗功率*1] 32W
[DC24V供給電源容量*2] 400mA*3、500mA*4
*1: 這是在CPU模塊上可連接的最大配置下，最大消耗DC24V供給電源時的值(包含輸入回路電流的部分)。
*2: DC24V供給電源在連接I/O模塊等情況下會被消耗，可使用的電流減少。
*3: CPU模塊輸入回路使用DC24V供給電源時的容量。
*4: CPU模塊輸入回路使用外部電源時的容量。
2、DC24V輸入(漏型/源型)
[輸入點數] 24點
[連接形式] 裝卸式端子排(M3螺釘)
[輸入形式] 漏型/源型
[輸入信號電壓] DC24V +20%、-15%
[輸入信號電流] [X0~X7] 5.3mA/DC24V [X10以后] 4.0mA/DC24V
[輸入阻抗] [X0~X7] 4.3kΩ [X10以后] 5.6kΩ
[輸入ON靈敏度電流] [X0~X7] 3.5mA以上 [X10以后] 3.0mA以上
[輸入OFF靈敏度電流] 1.5mA以下
[輸入響應頻率]
. X0、X1、X3、X4：100kHz(讀取50k~100kHz響應頻率的脈沖時，請查看手冊。)
. X2、X5、X6、X7：10kHz
[脈沖波形]
. X0、X1、X3、X4：T1(脈寬) 5μs以上，T2(上升沿/下降沿時間) 2.5μs以下
. X2、X5、X6、X7：T1(脈寬) 50μs以上，T2(上升沿/下降沿時間) 2.5μs以下
[輸入響應時間(H/W濾波器延遲)]
. X0、X1、X3、X4：ON時5μs以下,OFF時 5μs以下
. X2、X5、X6、X7：ON時30μs以下,OFF時 50μs以下
. X10~X17：ON時50μs以下，OFF時150μs以下
. X20以后：ON時約10ms，OFF時約10ms
[輸入響應時間(數字式濾波器設定值)]
. X10~X17：無、10/50μs、0.1/0.2ms/0.4ms/0.6ms/1ms/5ms/10ms(初始值)/20ms/70ms
在噪音較多的環境中使用時，請對數字式濾波器進行設定。
[輸入信號形式(輸入傳感器形式)] 無電壓觸點輸入
漏型: NPN集電極開路型晶體管 源型: PNP集電極開路型晶體管
[輸入回路絕緣] 光耦絕緣
[輸入動作顯示] 輸入ON時LED燈亮
3、晶體管輸出
[輸出點數] 16點
[連接形式] 裝卸式端子排(M3螺釘)
[輸出形式] 晶體管/漏型輸出
[外部電源] DC5-30V
[最大負載] 0.5A/1點 每個公共端的合計負載電流如下所示。
. 輸出3點/公共端: 0.6A以下
. 輸出4點/公共端: 0.8A以下
[開路漏電流] 0.1mA以下/DC30V
[ON時壓降] Y0~Y2 1.0V以下,Y3以后 1.5V以下
[響應時間] Y0~Y2 2.5μs以下/10mA以上(DC5-24V),Y3以后0.2ms以下/200mA以上(DC24V)
[輸出回路絕緣] 光耦絕緣
[輸出動作顯示] 輸出ON時LED燈亮
[外形尺寸H*W*D] 90*130*83mm
[重量] 0.65kg
