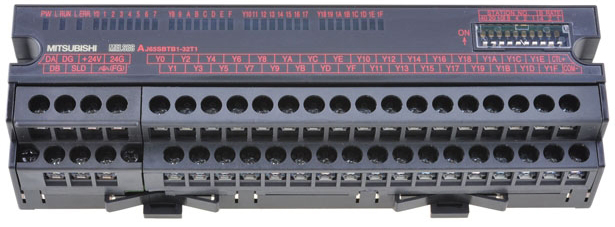

AJ65SBTB1-32T1 三菱cc-link輸出模塊低漏電流型
AJ65SBTB1-32T1用戶手冊,AJ65SBTB1-32T1外部連接,AJ65SBTB1-32T1價格(新面價)3546,AJ65SBTB1-32T1參數規格。
AJ65SBTB1-32T1參數說明：晶體管漏型輸出32點DC12/24V 0.5A/1點，4.8A/1公共端，響應時間1.5ms以下，1線式；32點1公共端，端子排型(低漏電流)，占用1站。

三菱cc-link輸出模塊低漏電流型AJ65SBTB1-32T1性能規格說明：
 [輸出形式] 晶體管漏型
 [輸出點數] 32點
 [絕緣方式] 光耦合器絕緣
 [額定負荷電壓] DC12/24V
 [使用負荷電壓范圍] DC10.2~26.4V(波動率5%以內)
 [最大負荷電流] 0.5A/1點 4.8A/1公共端
 [最大突入電流] 1.0A l0ms以下
 [OFF時泄漏電流] 0.1mA以下
 [ON時最大電壓降] DC0.3V以下(TYP) 0.5A DC0.6V以下 0.5A
 [保護功能] 無
 [響應時間]
  . OFF->ON：0.5ms以下
  . ON->OFF：1.5ms以下(電阻負荷)
 [輸出部分外部供給電源]
  . 電壓：DC10.2~26.4V(波動率5%以內)
  . 電流：50mA以下(DC24V/公共端)不包含外部負荷電流
 [過電流抑制器] 齊納二極管
 [公共端方式] 32點1公共端(端子排型3線式)
 [占用站數] 1站
 [模塊電源]
  . 電壓：DC20.4~26.4V(波動率5%以內)
  . 電流：65mA以下(DC24V、全部點ON時)不飽含外部負荷電流
 [噪聲強度] 通過DC型的噪聲電壓500VP-P,噪聲寬度1μs,噪聲頻率25~60Hz的噪聲模擬器所產生的噪聲
 [耐電壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
 [絕緣電阻] DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上
 [模塊安裝螺栓] 帶平墊圈磨圓M4螺栓(扭緊力矩范圍79~108N·cm)可以通過DIN軌安裝，可以6方向安裝
 [適用DIN軌] TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812標準)
 [適用壓裝端子]
  . RAV1.25-3(基于JIS C 2805標準)[適用電線尺寸:0.3~1.25mm2]
  . V2-MS3(日本壓裝端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[適電纜尺寸：1.25~2.0mm2]
 [保護等級] IP2X
 [外形尺寸H*W*D] 50*179*40mm
 [重量] 0.25kg
