NZ2GN2S-60AD4 三菱CC-Link IE TSN遠程A/D模塊
NZ2GN2S-60AD4用戶手冊,NZ2GN2S-60AD4價格,NZ2GN2S-60AD4外部連接,NZ2GN2S-60AD供應商。
NZ2GN2S-60AD4參數說明：模擬輸入4ch;輸入DC-10~10V、DC0~20mA;輸出0~16000,-16000~16000;轉換速度200μs/1通道;彈簧夾端子臺。
[模擬輸入點數] 4點(4通道)/1模塊
[數字輸入] -16384~+16383
[模擬輸入電壓] DC-10~+10V(外部負載電阻值1kΩ~1MΩ)
[模擬輸入電流] DC0~20mA(外部負載電阻值0Ω~250Ω)
[輸入輸入特性、最大分辨率]
. 輸入范圍：數字輸出值(最大分辨率)
. 輸入電壓
-10~10V：-16000~16000（0.625mV）
0~10V：0~16000（0.625mV）
0~5V：0~16000（0.3125mV）
1~5V：0~16000（0.25mV）
. 輸入電流
0~20mA：0~16000（1.25μA）
4~20mA：0~16000（1μA）
[轉換精度]
. 環境溫度(25±5 ℃)：±0.1%
. 環境溫度(0~55 ℃)：±0.2%
[轉換速度] 200μs/通道
[絕對最大輸入] 電壓±15V，電流30mA
[絕緣方式] 通信系統-擬輸入批量之間光耦合器絕緣，電源系統-模擬輸入批量之間變壓器絕緣，輸入通道之間非絕緣
[耐電壓] 電源·通信系統批量-模擬輸入批量AC500V 1分鐘之間
[外部連接方式]
. 通信部：RJ-45連接器
. 模塊電源部：模塊電源·FG用端子排，2 片彈簧夾接線端子
. 輸入輸出部：18點18點彈簧夾接線端子
[模塊電源]
. 電壓：DC24V(DC20.4~28.8V)
. 電流：150mA(沖擊電流40.7A，0.72ms 以下)
[外形尺寸H*W*D] 54.5*130*45.5mm
[重量] 0.13kg
[Ethernet規格]
. 傳輸速度：1Gbps
. 通信模式：1000BASE-T：全雙工
. 接口：RJ45（AUTO MDI/MDI-X）
. 最大幀：1518字節
. 最大段長度：100m
. IP版本：IPv41
NZ2GN2S-60AD4,NZ2GN2S-60AD4外部連接,NZ2GN2S-60AD4價格
專業銷售三菱自動化產品：三菱PLC，三菱遠程模塊品種齊全,NZ2GN2S-60AD4價格優惠，三菱PLC大量現貨，提供技術支持，歡迎來電咨詢！
NZ2GN2S-60AD4用戶手冊,NZ2GN2S-60AD4價格,NZ2GN2S-60AD4外部連接,NZ2GN2S-60AD供應商。
NZ2GN2S-60AD4參數說明：模擬輸入4ch;輸入DC-10~10V、DC0~20mA;輸出0~16000,-16000~16000;轉換速度200μs/1通道;彈簧夾端子臺。

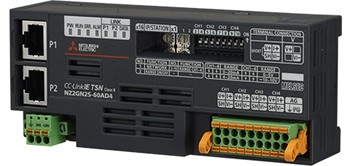

NZ2GN2S-60AD4圖片
三菱CC-Link IE TSN遠程A/D模塊NZ2GN2S-60AD4產品規格說明[模擬輸入點數] 4點(4通道)/1模塊
[數字輸入] -16384~+16383
[模擬輸入電壓] DC-10~+10V(外部負載電阻值1kΩ~1MΩ)
[模擬輸入電流] DC0~20mA(外部負載電阻值0Ω~250Ω)
[輸入輸入特性、最大分辨率]
. 輸入范圍：數字輸出值(最大分辨率)
. 輸入電壓
-10~10V：-16000~16000（0.625mV）
0~10V：0~16000（0.625mV）
0~5V：0~16000（0.3125mV）
1~5V：0~16000（0.25mV）
. 輸入電流
0~20mA：0~16000（1.25μA）
4~20mA：0~16000（1μA）
[轉換精度]
. 環境溫度(25±5 ℃)：±0.1%
. 環境溫度(0~55 ℃)：±0.2%
[轉換速度] 200μs/通道
[絕對最大輸入] 電壓±15V，電流30mA
[絕緣方式] 通信系統-擬輸入批量之間光耦合器絕緣，電源系統-模擬輸入批量之間變壓器絕緣，輸入通道之間非絕緣
[耐電壓] 電源·通信系統批量-模擬輸入批量AC500V 1分鐘之間
[外部連接方式]
. 通信部：RJ-45連接器
. 模塊電源部：模塊電源·FG用端子排，2 片彈簧夾接線端子
. 輸入輸出部：18點18點彈簧夾接線端子
[模塊電源]
. 電壓：DC24V(DC20.4~28.8V)
. 電流：150mA(沖擊電流40.7A，0.72ms 以下)
[外形尺寸H*W*D] 54.5*130*45.5mm
[重量] 0.13kg
[Ethernet規格]
. 傳輸速度：1Gbps
. 通信模式：1000BASE-T：全雙工
. 接口：RJ45（AUTO MDI/MDI-X）
. 最大幀：1518字節
. 最大段長度：100m
. IP版本：IPv41
NZ2GN2S-60AD4,NZ2GN2S-60AD4外部連接,NZ2GN2S-60AD4價格
專業銷售三菱自動化產品：三菱PLC，三菱遠程模塊品種齊全,NZ2GN2S-60AD4價格優惠，三菱PLC大量現貨，提供技術支持，歡迎來電咨詢！
