HG-AK0336B 三菱伺服電機HG-AK0336型DC電源
HG-AK0336B 三菱伺服電機HG-AK0336型DC電源
時間:2019-10-17 06:58:45 來源:未知 作者:admin 點擊:5766次
HG-AK0336B 三菱伺服電機HG-AK0336型DC電源
HG-AK0336-S100,HG-AK0336B-S100(后綴-S100為編碼器電纜垂直引出),HG-AK0336價格,HG-AK0336B價格,HG-AK0336用戶手冊,HG-AK0336B外部連接。HG-AK0336D、HG-AK0336BD、HG-AK0336D-S100、HG-AK0336BD-S100。
HG-AK0336參數說明:伺服電機超小型·超小容量,額定3000r/min,額定輸出30W標準型。

[指令接口] 2軸一體SSCNETⅢ/H接口,通用接口
[電壓等級] DC 48V/24V
[對應伺服放大器] MR-J4-03A6、MR-J4-03A6-RJ、MR-J4W2-0303B6
[電源設備容量] 480kVA
[連續特性]
. 額定輸出:30W
. 額定轉矩:0.095N·m
[最大轉矩] 0.286N·m
[額定轉速] 3000 r/min
[最大轉速] DC48V 6000r/min、DC24V時均為5000r/min
[瞬時允許轉速] DC48V 6900r/min、DC24V時均為5750r/min
[連續額定轉矩時的發電量]
. HG-AK0336:14.95 kW/s
. HG-AK0336B:12.32 kW/s
[額定電流] 2.2 A
[最大電流] 6.6 A
[慣量J]
. HG-AK0136:0.0061 J*10的-4次方 kg·m平方
. HG-AK0136B:0.0074 J*10的-4次方 kg·m平方
[推薦負載慣量比] 30倍以下
[速度·位置檢測器] 絕對位置·增量公用18位編碼器(伺服電機每轉的分辨率:262144pulses/rev)
[油封] 無
[耐熱等級] 130B
[結構] 全閉環自冷(防護等級:IP55)
[振動等級] V10
[軸的容許載荷] L 16mm、徑向 49N、軸向 14N
[重量]
. HG-AK0336:0.16kg
. HG-AK0336B:0.26kg
HG-AK0336B的特性
[形式] 彈簧制動式安全制動器
[額定電壓] DC 24V0-10%
[消耗功率] 1.8 [W]at20℃
[線圈電阻] 320Ω
[電感] 1.6H
[制動器靜摩擦轉矩] 0.095 N·m
[解除延遲時間] 0.03S
[制動延遲時間(直流切斷)] 0.01S
[容許制動工量] 每次制動4.6J、每小時46J
[電機軸上制動器的晃動] 0.1~2.5度
[制動器壽命] 制動次數20000次,1次制動的工量為1J
[所使用浪涌吸收器的選定示例] 抑制電壓125V時TND20V-680KB、抑制電壓350V時TND10V-221KB
HG-AK0336,HG-AK0336B,HG-AK0336價格,HG-AK0336用戶手冊
公司主營三菱PLC、伺服、觸摸屏,三菱伺服MR-J4系列伺服價格優惠,HG-AK0336、HG-AK0336B、HG-AK0336-S100、HG-AK0336B-S100,價格優惠,提供技術支持,歡迎咨詢!
HG-AK0336-S100,HG-AK0336B-S100(后綴-S100為編碼器電纜垂直引出),HG-AK0336價格,HG-AK0336B價格,HG-AK0336用戶手冊,HG-AK0336B外部連接。HG-AK0336D、HG-AK0336BD、HG-AK0336D-S100、HG-AK0336BD-S100。
HG-AK0336參數說明:伺服電機超小型·超小容量,額定3000r/min,額定輸出30W標準型。

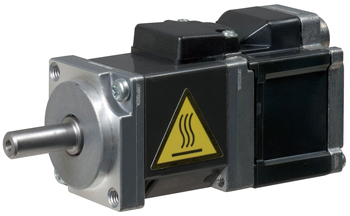

HG-AK0336圖片
三菱伺服電機超小型|超小容量DC48/24V型HG-AK0336產品規格說明:[指令接口] 2軸一體SSCNETⅢ/H接口,通用接口
[電壓等級] DC 48V/24V
[對應伺服放大器] MR-J4-03A6、MR-J4-03A6-RJ、MR-J4W2-0303B6
[電源設備容量] 480kVA
[連續特性]
. 額定輸出:30W
. 額定轉矩:0.095N·m
[最大轉矩] 0.286N·m
[額定轉速] 3000 r/min
[最大轉速] DC48V 6000r/min、DC24V時均為5000r/min
[瞬時允許轉速] DC48V 6900r/min、DC24V時均為5750r/min
[連續額定轉矩時的發電量]
. HG-AK0336:14.95 kW/s
. HG-AK0336B:12.32 kW/s
[額定電流] 2.2 A
[最大電流] 6.6 A
[慣量J]
. HG-AK0136:0.0061 J*10的-4次方 kg·m平方
. HG-AK0136B:0.0074 J*10的-4次方 kg·m平方
[推薦負載慣量比] 30倍以下
[速度·位置檢測器] 絕對位置·增量公用18位編碼器(伺服電機每轉的分辨率:262144pulses/rev)
[油封] 無
[耐熱等級] 130B
[結構] 全閉環自冷(防護等級:IP55)
[振動等級] V10
[軸的容許載荷] L 16mm、徑向 49N、軸向 14N
[重量]
. HG-AK0336:0.16kg
. HG-AK0336B:0.26kg
HG-AK0336B的特性
[形式] 彈簧制動式安全制動器
[額定電壓] DC 24V0-10%
[消耗功率] 1.8 [W]at20℃
[線圈電阻] 320Ω
[電感] 1.6H
[制動器靜摩擦轉矩] 0.095 N·m
[解除延遲時間] 0.03S
[制動延遲時間(直流切斷)] 0.01S
[容許制動工量] 每次制動4.6J、每小時46J
[電機軸上制動器的晃動] 0.1~2.5度
[制動器壽命] 制動次數20000次,1次制動的工量為1J
[所使用浪涌吸收器的選定示例] 抑制電壓125V時TND20V-680KB、抑制電壓350V時TND10V-221KB
HG-AK0336,HG-AK0336B,HG-AK0336價格,HG-AK0336用戶手冊
公司主營三菱PLC、伺服、觸摸屏,三菱伺服MR-J4系列伺服價格優惠,HG-AK0336、HG-AK0336B、HG-AK0336-S100、HG-AK0336B-S100,價格優惠,提供技術支持,歡迎咨詢!
