AJ65SBTB1-16T 三菱cc-link輸出模塊端子排型
AJ65SBTB1-16T 三菱cc-link輸出模塊端子排型
時間:2019-09-20 06:26:54 來源:未知 作者:admin 點擊:5344次
AJ65SBTB1-16T 三菱cc-link輸出模塊端子排型晶體管漏型
AJ65SBTB1-16T用戶手冊,AJ65SBTB1-16T價格(降稅后面價)2104,AJ65SBTB1-16T外部連接,AJ65SBTB1-16T參數規格。
AJ65SBTB1-16T參數說明:晶體管漏型輸出16點DC12/24V 0.5A/1點,3.6A/1公共端,響應時間1.5ms以下,1線型;16點1公共端(端子排型),占用1站。

[輸出形式] 晶體管漏型
[輸出點數] 16點
[絕緣方式] 光耦合器絕緣
[額定負荷電壓] DC12/24V
[使用負荷電壓范圍] DC10.2~26.4V(波動率5%以內)
[最大負荷電流] 0.5A/1點 3.6A/1公共端
[最大突入電流] 1.0A l0ms以下
[OFF時泄漏電流] 0.25mA以下
[ON時最大電壓降] 0.3V以下(TYP) 0.5A 0.6V以下
[保護功能] 過載/過電壓/過熱保護功能
[響應時間]
. OFF->ON:0.5ms以下
. ON->OFF:1.5ms以下(電阻負荷)
[輸出部分外部供給電源]
. 電壓:DC10.2~26.4V(波動率5%以內)
. 電流:30mA以下(DC24V/公共端)不包含外部負荷電流
[過電流抑制器] 齊納二極管
[公共端方式] 16點1公共端(端子排型1線式)
[占用站數] 1站分配32點(使用16點)
[I/O模塊電源]
. 電壓:DC20.4~26.4V(波動率5%以內)
. 電流:50mA以下(DC24V、全部點ON時)不飽含外部負荷電流
[噪聲強度] 通過DC型的噪聲電壓500VP-P,噪聲寬度1μs,噪聲頻率25~60Hz的噪聲模擬器所產生的噪聲
[耐電壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上
[外部連接方式]
. 通信部分、I/O模塊電源部分:
7點2段式端子排[傳送回路、I/O模塊電源、FG]
M3*5.2扭緊力矩59~88N·cm適用壓裝端子的插入個數為2個以內
. 輸入輸出電源部分、輸入輸出部分:
18點直接安裝端子排〔輸入輸出電源、I/O信號〕
M3*5.2扭緊力矩59~88N·cm適用壓裝端子的插入個數為2個以內
[模塊安裝螺栓] 帶平墊圈磨圓M4螺栓(扭緊力矩范圍79~108N·cm)可以通過DIN軌安裝,可以6方向安裝
[適用DIN軌] TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812標準)
[適用壓裝端子]
. RAV1.25-3(基于JIS C 2805標準)[適用電線尺寸:0.3~1.25mm2]
. V2-MS3(日本壓裝端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[適電纜尺寸:1.25~2.0mm2]
[保護等級] IP2X
[外形尺寸H*W*D] 50*118*40mm
[重量] 0.18kg

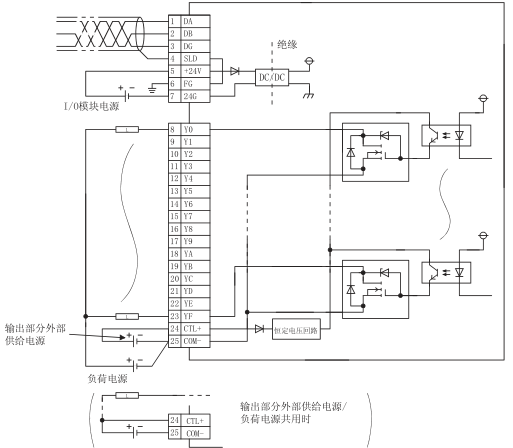

[AJ65SBTB1-16T外部連接圖]

AJ65SBTB1-16T,AJ65SBTB1-16T價格,AJ65SBTB1-16T用戶手冊
公司主營三菱原裝PLC、伺服、觸摸屏,三菱cc-link系列小型遠程I/O模塊AJ65SBTB1-16D、AJ65SBTB1-16T、AJ65SBTB1-16DT價格好,三菱PLC大量現貨,提供技術支持,歡迎來電咨詢!
AJ65SBTB1-16T用戶手冊,AJ65SBTB1-16T價格(降稅后面價)2104,AJ65SBTB1-16T外部連接,AJ65SBTB1-16T參數規格。
AJ65SBTB1-16T參數說明:晶體管漏型輸出16點DC12/24V 0.5A/1點,3.6A/1公共端,響應時間1.5ms以下,1線型;16點1公共端(端子排型),占用1站。

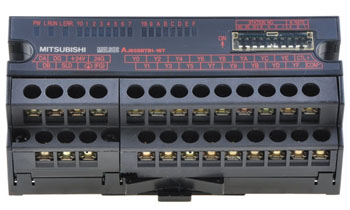

AJ65SBTB1-16T圖片
三菱cc-link輸出模塊端子排型AJ65SBTB1-16T性能規格說明:[輸出形式] 晶體管漏型
[輸出點數] 16點
[絕緣方式] 光耦合器絕緣
[額定負荷電壓] DC12/24V
[使用負荷電壓范圍] DC10.2~26.4V(波動率5%以內)
[最大負荷電流] 0.5A/1點 3.6A/1公共端
[最大突入電流] 1.0A l0ms以下
[OFF時泄漏電流] 0.25mA以下
[ON時最大電壓降] 0.3V以下(TYP) 0.5A 0.6V以下
[保護功能] 過載/過電壓/過熱保護功能
[響應時間]
. OFF->ON:0.5ms以下
. ON->OFF:1.5ms以下(電阻負荷)
[輸出部分外部供給電源]
. 電壓:DC10.2~26.4V(波動率5%以內)
. 電流:30mA以下(DC24V/公共端)不包含外部負荷電流
[過電流抑制器] 齊納二極管
[公共端方式] 16點1公共端(端子排型1線式)
[占用站數] 1站分配32點(使用16點)
[I/O模塊電源]
. 電壓:DC20.4~26.4V(波動率5%以內)
. 電流:50mA以下(DC24V、全部點ON時)不飽含外部負荷電流
[噪聲強度] 通過DC型的噪聲電壓500VP-P,噪聲寬度1μs,噪聲頻率25~60Hz的噪聲模擬器所產生的噪聲
[耐電壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上
[外部連接方式]
. 通信部分、I/O模塊電源部分:
7點2段式端子排[傳送回路、I/O模塊電源、FG]
M3*5.2扭緊力矩59~88N·cm適用壓裝端子的插入個數為2個以內
. 輸入輸出電源部分、輸入輸出部分:
18點直接安裝端子排〔輸入輸出電源、I/O信號〕
M3*5.2扭緊力矩59~88N·cm適用壓裝端子的插入個數為2個以內
[模塊安裝螺栓] 帶平墊圈磨圓M4螺栓(扭緊力矩范圍79~108N·cm)可以通過DIN軌安裝,可以6方向安裝
[適用DIN軌] TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812標準)
[適用壓裝端子]
. RAV1.25-3(基于JIS C 2805標準)[適用電線尺寸:0.3~1.25mm2]
. V2-MS3(日本壓裝端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[適電纜尺寸:1.25~2.0mm2]
[保護等級] IP2X
[外形尺寸H*W*D] 50*118*40mm
[重量] 0.18kg
[AJ65SBTB1-16T外部連接圖]

AJ65SBTB1-16T,AJ65SBTB1-16T價格,AJ65SBTB1-16T用戶手冊
公司主營三菱原裝PLC、伺服、觸摸屏,三菱cc-link系列小型遠程I/O模塊AJ65SBTB1-16D、AJ65SBTB1-16T、AJ65SBTB1-16DT價格好,三菱PLC大量現貨,提供技術支持,歡迎來電咨詢!
