GT25-J71GN13-T2 三菱觸摸屏CC-LinkIE TSN模塊
GT25-J71GN13-T2 三菱觸摸屏CC-LinkIE TSN模塊
時間:2019-09-19 06:38:14 來源:未知 作者:admin 點擊:3046次
GT25-J71GN13-T2 三菱觸摸屏CC-LinkIE TSN模塊
GT25-J71GN13-T2是三菱觸摸屏CC-LinkIE TSN接口模塊,GT25-J71GN13-T2價格,GT25-J71GN13-T2用戶手冊
GT25-J71GN13-T2參數說明：CC-Link IE TSN通信單元，適用于GT27，GT25(不包括5.7英寸、寬型號)。
[每個網絡的最大鏈接點數]
. RWw：8K點(8192點，16K字節)
. RWr：16K點(8192點，16K字節)
. RX：8K點(16384點，2K字節)
. RY：8K點(16384點，2K字節)
. LB：32K點(32768點，4K字節)
. LW：16K點(16384點，32K字節)
[每個站的最大鏈接點數(主站/本地站)]
. RWw：8K點8192點，16K字節)
. RWr：8K點8192點，16K字節)
. RX：16K點(16384點，2K字節)
. RY：16K點(16384點，2K字節)
. LB：32K點(32768點，4K字節)
. LW：16K點(16384點，32K字節)
[每個GOT的最大傳輸點數] RWw：1024點，2中字節；RY 2k點(2048點,256字節)
[通信速度] 1Gbps
[連接電纜] 滿足1000BASE-T 規格的以太網電纜: 等級5e以上，(帶雙屏蔽·STP) 直型電纜
[最大站間距離] 最大100m( 根據ANSI/TIA/EIA-568-B(Category 5e))
[總延長距離] 線型連接時12000m(121臺連接時)，其他根據系統配置。
[串聯連接級數] 最多20級
[傳送路徑形式] 線型、星型( 線型與星型可同時存在)
[Class認證] 認證ClassB
[最大連接站數] 121臺 (1臺主站，120臺從站)
[最大網絡數] 239
[通信方式] 時分法
[瞬時傳送容量] 最大1920字節
[DC5V 內部消耗電流] 0.92A
[外形尺寸H*W*D] 98*132.5*27.5 mm
[重量] 0.17kg
GT25-J71GN13-T2,GT25-J71GN13-T2價格,GT25-J71GN13-T2用戶手冊
公司專業銷售三菱原裝PLC、觸摸屏、伺服，三菱Q系列PLC、遠程I/O模塊價格優惠，提供技術支持，歡迎咨詢！
GT25-J71GN13-T2是三菱觸摸屏CC-LinkIE TSN接口模塊,GT25-J71GN13-T2價格,GT25-J71GN13-T2用戶手冊
GT25-J71GN13-T2參數說明：CC-Link IE TSN通信單元，適用于GT27，GT25(不包括5.7英寸、寬型號)。

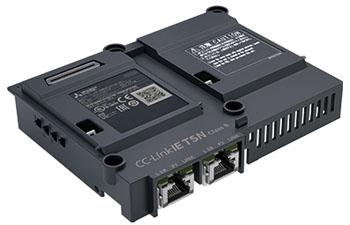

GT25-J71GN13-T2圖片
三菱觸摸屏CC-LinkIE TSN接口模塊GT25-J71GN13-T2產品規格說明：[每個網絡的最大鏈接點數]
. RWw：8K點(8192點，16K字節)
. RWr：16K點(8192點，16K字節)
. RX：8K點(16384點，2K字節)
. RY：8K點(16384點，2K字節)
. LB：32K點(32768點，4K字節)
. LW：16K點(16384點，32K字節)
[每個站的最大鏈接點數(主站/本地站)]
. RWw：8K點8192點，16K字節)
. RWr：8K點8192點，16K字節)
. RX：16K點(16384點，2K字節)
. RY：16K點(16384點，2K字節)
. LB：32K點(32768點，4K字節)
. LW：16K點(16384點，32K字節)
[每個GOT的最大傳輸點數] RWw：1024點，2中字節；RY 2k點(2048點,256字節)
[通信速度] 1Gbps
[連接電纜] 滿足1000BASE-T 規格的以太網電纜: 等級5e以上，(帶雙屏蔽·STP) 直型電纜
[最大站間距離] 最大100m( 根據ANSI/TIA/EIA-568-B(Category 5e))
[總延長距離] 線型連接時12000m(121臺連接時)，其他根據系統配置。
[串聯連接級數] 最多20級
[傳送路徑形式] 線型、星型( 線型與星型可同時存在)
[Class認證] 認證ClassB
[最大連接站數] 121臺 (1臺主站，120臺從站)
[最大網絡數] 239
[通信方式] 時分法
[瞬時傳送容量] 最大1920字節
[DC5V 內部消耗電流] 0.92A
[外形尺寸H*W*D] 98*132.5*27.5 mm
[重量] 0.17kg
GT25-J71GN13-T2,GT25-J71GN13-T2價格,GT25-J71GN13-T2用戶手冊
公司專業銷售三菱原裝PLC、觸摸屏、伺服，三菱Q系列PLC、遠程I/O模塊價格優惠，提供技術支持，歡迎咨詢！
