AJ65VBTS32-32DT 三菱CC-Link遠程I/O模塊
AJ65VBTS32-32DT 三菱CC-Link遠程I/O模塊
時間:2019-09-12 07:06:26 來源:未知 作者:admin 點擊:4325次
AJ65VBTS32-32DT 三菱CC-Link遠程I/O模塊3線式
CC-Link緊湊型遠程I/O單元(DC輸入/晶體管輸出，彈簧夾接線端子)
AJ65VBTS32-32DT價格(面價)5650,J65VBTS32-32DT用戶手冊,J65VBTS32-32DT外部連接,J65VBTS32-32DT規格。
AJ65VBTS32-32DT參數說明：DC輸入16點 DC24V 5mA，響應時間1.5ms以下，正公共端，3線式；晶體管漏型輸出16點 DC12/24V 0.5A/1點，4A/1公共端，響應時間1ms，16點1公共端 2線式；彈簧夾接線端子類型占用1站。
[輸入規格]
. 輸入形式：DC輸入(正公共端)
. 輸入點數：16點
. 額定輸入電壓：DC24V
. 使用電壓范圍：DC19.2~26.4V(波動率5%以內)
. 額定輸入電流：約5mA
. 最大同時輸入點數：100%
. ON電壓/ON電流：14V以上/3.5mA以上
. OFF電壓/OFF電流：6V以下/1.7mA以下
. 輸入電阻：約4.7kΩ
. 響應時間：OFF->ON / ON->OFF 1.5ms以下(DC24V時)
. 輸入公共端方式：16點1公共端
. 絕緣方式：光耦合器絕緣
[輸出規格]
. 輸出形式：晶體管(漏型)
. 輸出點數：16點
. 絕緣方式：光耦合器絕緣
. 額定負荷電壓：DC12/DC24V
. 使用負荷電壓范圍：DC10.2~26.4V(波動率5%以內)
. 最大負荷電流：0.5A/1點 4A/1公共端
. 最大突入電流：1.0A l0ms以下
. OFF時泄漏電流：0.1mA以下
. ON時最大電壓降:0.3V以下(TYP) 0.5A 0.6V以下
. 響應時間：
OFF->ON:1ms以下
ON->OFF:1ms以下(電阻負荷)
. 輸出部分外部供給電源:
電壓：DC10.2~26.4V(波動率5%以內)
電流：30mA以下(DC24V 1公共端)不包含外部負荷電流
. 過電流抑制器：齊納二極管
. 輸出公共端方式：16點1公共端
[占用站數] 1站
[I/O模塊電源]
. 電壓：DC20.4~26.4V(波動率5%以內)
. 電流：50mA以下(DC24V、全部點ON時)
[耐電壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[外形尺寸H*W*D] 50*222*51.5mm
[重量] 0.41kg
AJ65VBTS32-32DT,AJ65VBTS32-32DT價格,AJ65VBTS32-32DT用戶手冊
公司主營三菱原裝PLC、伺服、觸摸屏，三菱cc-link輸入輸出模AJ65VBTS32-32DT、AJ65SBTB1-32DT價格好，三菱PLC大量現貨，提供技術支持,歡迎來電咨詢！
CC-Link緊湊型遠程I/O單元(DC輸入/晶體管輸出，彈簧夾接線端子)
AJ65VBTS32-32DT價格(面價)5650,J65VBTS32-32DT用戶手冊,J65VBTS32-32DT外部連接,J65VBTS32-32DT規格。
AJ65VBTS32-32DT參數說明：DC輸入16點 DC24V 5mA，響應時間1.5ms以下，正公共端，3線式；晶體管漏型輸出16點 DC12/24V 0.5A/1點，4A/1公共端，響應時間1ms，16點1公共端 2線式；彈簧夾接線端子類型占用1站。

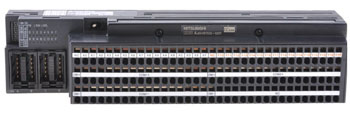

AJ65VBTS32-32DT圖片
三菱CC-Link緊湊型遠程I/O模塊3線式AJ65VBTS32-32DT產品規格說明：[輸入規格]
. 輸入形式：DC輸入(正公共端)
. 輸入點數：16點
. 額定輸入電壓：DC24V
. 使用電壓范圍：DC19.2~26.4V(波動率5%以內)
. 額定輸入電流：約5mA
. 最大同時輸入點數：100%
. ON電壓/ON電流：14V以上/3.5mA以上
. OFF電壓/OFF電流：6V以下/1.7mA以下
. 輸入電阻：約4.7kΩ
. 響應時間：OFF->ON / ON->OFF 1.5ms以下(DC24V時)
. 輸入公共端方式：16點1公共端
. 絕緣方式：光耦合器絕緣
[輸出規格]
. 輸出形式：晶體管(漏型)
. 輸出點數：16點
. 絕緣方式：光耦合器絕緣
. 額定負荷電壓：DC12/DC24V
. 使用負荷電壓范圍：DC10.2~26.4V(波動率5%以內)
. 最大負荷電流：0.5A/1點 4A/1公共端
. 最大突入電流：1.0A l0ms以下
. OFF時泄漏電流：0.1mA以下
. ON時最大電壓降:0.3V以下(TYP) 0.5A 0.6V以下
. 響應時間：
OFF->ON:1ms以下
ON->OFF:1ms以下(電阻負荷)
. 輸出部分外部供給電源:
電壓：DC10.2~26.4V(波動率5%以內)
電流：30mA以下(DC24V 1公共端)不包含外部負荷電流
. 過電流抑制器：齊納二極管
. 輸出公共端方式：16點1公共端
[占用站數] 1站
[I/O模塊電源]
. 電壓：DC20.4~26.4V(波動率5%以內)
. 電流：50mA以下(DC24V、全部點ON時)
[耐電壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[外形尺寸H*W*D] 50*222*51.5mm
[重量] 0.41kg
AJ65VBTS32-32DT,AJ65VBTS32-32DT價格,AJ65VBTS32-32DT用戶手冊
公司主營三菱原裝PLC、伺服、觸摸屏，三菱cc-link輸入輸出模AJ65VBTS32-32DT、AJ65SBTB1-32DT價格好，三菱PLC大量現貨，提供技術支持,歡迎來電咨詢！
