FX3G-60MR/ES-A 三菱PLC 36入24出(繼電器)
FX3G-60MR/ES-A 三菱PLC 36入24出(繼電器)
時間:2019-09-11 06:53:28 來源:未知 作者:admin 點擊:3424次
FX3G-60MR/ES-A 三菱PLC 36入24出(繼電器)
FX3G-60MR/ES-A價格,FX3G-60MR/ES，FX3G-60MR/ES-A用戶手冊,FX3G-60MR/ES-A接線圖。
FX3G-60MR/ES-A參數說明：AC電源/DC輸入，輸入36點(占用40點) 漏型/源，輸出24點繼電器。
1、輸入規格
[輸入點數] 36點(40占用點數)
[輸入的連接方式] 拆裝式端子排(M3螺絲)
[輸入方式] 漏型/源型
[輸入信號電壓] DC24V ±10%
[輸入阻抗] X000~X007 3.3kΩ，X010以后4.3kΩ
[輸入信號電流] X000~X007 7mA/DC24V，X010以后5mA/DC24V
[輸入ON 靈敏度電流] X000~X007 4.5mA以上，X010以后3.5mA以上
[輸入OFF靈敏度電流] 1.5mA以下
[輸入響應時間] 約10ms
[輸入信號形式] 無電壓觸點輸入
漏型輸入時:NPN開集電極型晶體管
源型輸入時:PNP開集電極型晶體管
[輸入回路隔離] 光耦隔離
[輸入動作的顯示] 光耦驅動時面板上的LED燈亮

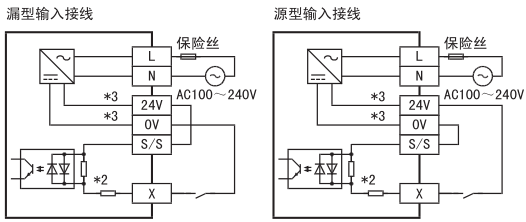

[輸入回路的結構]
2、輸出規格
[輸出點數] 24點
[連接形式] 拆裝式端子排(M3螺絲)
[輸出種類] 繼電器
[外部電源] DC30V以下，AC240V以下(不對應CE，UL，cUL規格時，AC250V以下)
[最大負載]
. 電阻負載：2A/1點
輸出1點/公共端：2A以下
輸出4點/公共端：8A以下
. 電感性負載：80VA
[最小負載] DC5V 2mA
[響應時間] OFF→ON、ON→OFF 約10ms
[回路隔離] 機械隔離
[輸出動作的顯示] 繼電器線圈通電時面板上的LED燈亮
[電源電壓] AC100~240V
[電源電壓允許范圍] AC85~264V
[額定頻率] 50/60Hz
[允許瞬時停電時間] 對10ms以下的瞬時停電會繼續運行。
[電源保險絲] 250V 3.15A
[沖擊電流] 最大30A 5ms以下/AC100V,最大50A 5ms以下/AC200V
[消耗功率] 40W
[DC24V供給電源] 400mA
4、其它規格
[外形尺寸H*W*D] 90*175*86mm
[重量] 0.85kg
FX3G-60MR/ES-A,FX3G-60MR/ES-A價格,FX3G-60MR/ES,FX3G-60MR/ES價格
公司專業銷售三菱原裝PLC、伺服、觸摸屏，F(xiàn)X3G系列PLC大量現貨，F(xiàn)X3G-60MR/ES-A、FX3G-60MT/ES-A、FX3G-60MR/DS、FX3G-60MT/DS價格優惠，提供技術支持，歡迎咨詢！
FX3G-60MR/ES-A價格,FX3G-60MR/ES，FX3G-60MR/ES-A用戶手冊,FX3G-60MR/ES-A接線圖。
FX3G-60MR/ES-A參數說明：AC電源/DC輸入，輸入36點(占用40點) 漏型/源，輸出24點繼電器。
FX3G-60MR/ES-A圖片
三菱PLC 36入24出(繼電器)FX3G-60MR/ES-A產品規格說明1、輸入規格
[輸入點數] 36點(40占用點數)
[輸入的連接方式] 拆裝式端子排(M3螺絲)
[輸入方式] 漏型/源型
[輸入信號電壓] DC24V ±10%
[輸入阻抗] X000~X007 3.3kΩ，X010以后4.3kΩ
[輸入信號電流] X000~X007 7mA/DC24V，X010以后5mA/DC24V
[輸入ON 靈敏度電流] X000~X007 4.5mA以上，X010以后3.5mA以上
[輸入OFF靈敏度電流] 1.5mA以下
[輸入響應時間] 約10ms
[輸入信號形式] 無電壓觸點輸入
漏型輸入時:NPN開集電極型晶體管
源型輸入時:PNP開集電極型晶體管
[輸入回路隔離] 光耦隔離
[輸入動作的顯示] 光耦驅動時面板上的LED燈亮
[輸入回路的結構]
2、輸出規格
[輸出點數] 24點
[連接形式] 拆裝式端子排(M3螺絲)
[輸出種類] 繼電器
[外部電源] DC30V以下，AC240V以下(不對應CE，UL，cUL規格時，AC250V以下)
[最大負載]
. 電阻負載：2A/1點
輸出1點/公共端：2A以下
輸出4點/公共端：8A以下
. 電感性負載：80VA
[最小負載] DC5V 2mA
[響應時間] OFF→ON、ON→OFF 約10ms
[回路隔離] 機械隔離
[輸出動作的顯示] 繼電器線圈通電時面板上的LED燈亮
[輸出回路的結構]
[電源電壓] AC100~240V
[電源電壓允許范圍] AC85~264V
[額定頻率] 50/60Hz
[允許瞬時停電時間] 對10ms以下的瞬時停電會繼續運行。
[電源保險絲] 250V 3.15A
[沖擊電流] 最大30A 5ms以下/AC100V,最大50A 5ms以下/AC200V
[消耗功率] 40W
[DC24V供給電源] 400mA
4、其它規格
[外形尺寸H*W*D] 90*175*86mm
[重量] 0.85kg
FX3G-60MR/ES-A,FX3G-60MR/ES-A價格,FX3G-60MR/ES,FX3G-60MR/ES價格
公司專業銷售三菱原裝PLC、伺服、觸摸屏，F(xiàn)X3G系列PLC大量現貨，F(xiàn)X3G-60MR/ES-A、FX3G-60MT/ES-A、FX3G-60MR/DS、FX3G-60MT/DS價格優惠，提供技術支持，歡迎咨詢！
