NZ2GN2B1-32D 三菱CC-Link IE TSN遠程模塊
NZ2GN2B1-32D 三菱CC-Link IE TSN遠程模塊
時間:2019-09-10 06:56:40 來源:未知 作者:admin 點擊:4745次
NZ2GN2B1-32D 三菱CC-Link IE TSN遠程模塊
NZ2GN2B1-32D用戶手冊,NZ2MFB1-32D外部連接,NZ2MFB1-32D規格
NZ2GN2B1-32D參數說明：DC輸入32點 DC24V 6mA；響應時間0/0.2/1/1.5/5/10/20/70ms切換,32點1公共端；正負公共端共用型；1線式、端子臺連接。
[輸入形式] DC輸入(正負公共端共用型)
[輸入點數] 32點
[額定電壓] DC24V
[使用電壓范圍] DC20.4~28.8V
[額定電流] 6.0mA TYP.(DC24V)
[最大同時輸入點數 ] 100%
[ON電壓/ON電流] DC11V以上/4mA以上
[OFF電壓/OFF電流] DC5V以下/1.5mA以下
[輸入電阻]約 3.3kΩ
[輸入響應時間]
. OFF->ON：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. ON->OFF：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70m
[公共端方式] 32點1公共端(端子排型1線式)
[絕緣方式] 光電耦合器隔離
[耐電壓] DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[占用局?jǐn)?shù)] 1局
[Class認證] 認證 Class B
[循環傳輸] RX/RY 32點，RWr/RWw 4點
[外部連接] RJ-45接口
[電源]
. 電壓：DC24V(波動率5%以內)(DC20.4~28.8V)
. 電流：110mA以下(DC24V全點ON時)
[外形尺寸H*W*D] 54.5*200*57mm
[重量] 0.31kg
NZ2GN2B1-32D用戶手冊,NZ2GN2B1-32D,NZ2GN2B1-32D價格
公司主營三菱PLC，三菱PLC價格好，品種齊全，三菱CC-Link模塊大量現貨，NZ2MFB1-32T、NZ2MFB1-32D、NZ2GN2B1-32D價格好，歡迎選購！
NZ2GN2B1-32D用戶手冊,NZ2MFB1-32D外部連接,NZ2MFB1-32D規格
NZ2GN2B1-32D參數說明：DC輸入32點 DC24V 6mA；響應時間0/0.2/1/1.5/5/10/20/70ms切換,32點1公共端；正負公共端共用型；1線式、端子臺連接。

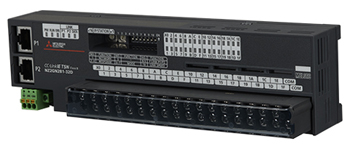

NZ2GN2B1-32D圖片
三菱CC-Link IE TSN遠程模塊NZ2GN2B1-32D產品詳細說明：[輸入形式] DC輸入(正負公共端共用型)
[輸入點數] 32點
[額定電壓] DC24V
[使用電壓范圍] DC20.4~28.8V
[額定電流] 6.0mA TYP.(DC24V)
[最大同時輸入點數 ] 100%
[ON電壓/ON電流] DC11V以上/4mA以上
[OFF電壓/OFF電流] DC5V以下/1.5mA以下
[輸入電阻]約 3.3kΩ
[輸入響應時間]
. OFF->ON：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. ON->OFF：0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70m
[公共端方式] 32點1公共端(端子排型1線式)
[絕緣方式] 光電耦合器隔離
[耐電壓] DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[占用局?jǐn)?shù)] 1局
[Class認證] 認證 Class B
[循環傳輸] RX/RY 32點，RWr/RWw 4點
[外部連接] RJ-45接口
[電源]
. 電壓：DC24V(波動率5%以內)(DC20.4~28.8V)
. 電流：110mA以下(DC24V全點ON時)
[外形尺寸H*W*D] 54.5*200*57mm
[重量] 0.31kg
NZ2GN2B1-32D用戶手冊,NZ2GN2B1-32D,NZ2GN2B1-32D價格
公司主營三菱PLC，三菱PLC價格好，品種齊全，三菱CC-Link模塊大量現貨，NZ2MFB1-32T、NZ2MFB1-32D、NZ2GN2B1-32D價格好，歡迎選購！
