Q64TCRTBWN 三菱PLC溫度模塊熱電偶型
Q64TCRTBWN 三菱PLC溫度模塊熱電偶型
時間:2019-09-03 07:05:26 來源:未知 作者:admin 點擊:3147次
Q64TCRTBWN 三菱PLC溫度模塊熱電偶型
Q64TCRTBW已停產，用Q64TCTTBWN完全替換。Q64TCRTBWN價格(新面價)11855,Q64TCRTBWN用戶手冊,Q64TCRTBWN外部連接。
Q64TCRTBWN參數說明：4通道晶體管輸出，鉑電阻(Pt100，JPt100),帶保險絲檢測，采樣周期500ms/4通道，18點端子臺*2，通道間絕緣，有加熱冷卻控制。
[控制輸出] 晶體管輸出
[溫度輸入點數] 4 通道/ 模塊
[可使用的測溫電阻] Pt100，JPt100
[指示精度]
環境溫度25±5℃：滿刻度*(±0.3%)
環境溫度0±55℃：滿刻度*(±0.7%)
[采樣周期] 500ms/4 通道(與使用通道數無關為固定值)
[控制輸出周期] 1~100s
[輸入阻抗] 1MΩ
[輸入濾波器] 0~100s(0: 輸入濾波器OFF)
[傳感器補償值設置] -50.00~50.00%
[傳感器輸入斷線時的動作] 超上限處理
[溫度控制方式] PID ON/OFF 脈沖或2位置控制
[PID常數范圍]
PID常數設置：可通過自動調諧進行設置
比例帶(P)：0.0%~1000.0%(0:2位置控制)
積分時間(I)：0~3600s
微分時間(D)：0~3600s(PI控制的情況下設置為0)
[目標值(SV) 設置范圍] 所使用鉑電阻中設置的溫度范圍內
[靜區設置范圍] 0.1~10.0%
[晶體管輸出]
輸出信號：ON/OFF脈沖
額定負載電壓：10~30VDC
最大負載電流：0.1A/1點 0.4A/公共端
最大沖擊電流：0.4A，10ms
OFF 時漏電流：0.1mA以下
ON 時最大電壓降：DC1.0V(TYP) 0.1A DC2.5V(MAX) 0.1A
響應時間：OFF至ON: 2ms 以下 ON至OFF: 2ms 以下
[絕緣方式] 輸入端子與接地、輸入通道之間:晶體管絕緣
[絕緣耐壓] 輸入端子與接地、輸入通道之間AC500V 1分鐘
[絕緣電阻] 輸入端子與接地、輸入通道之間 DC500V 20MΩ以上
[加熱器斷線檢測規格]
電流傳感器：CTL-12-S36-8、CTL-12-S36-10、CTL-12-S56-10為0.0~100.0A;CTL-6-P(-H)為0.00~20.00A
輸入精度：滿刻度* (±1.0%)
報警延遲次數：3~255
[輸入輸出占用點數] 32點 2插槽(默認I/O分配:空余16點+ 智能16點)
[連接端子] 18點端子排 * 2
[適用電線尺寸] 0.3mm2~0.75mm2
[適用壓裝端子] R1.25-3( 不能使用帶套管壓裝端子)
[DC5V內部消耗電流] 0.64A
[重量] 0.30kg
[外形尺寸] 98(H)*55.2(W)*112(D)mm
Q64TCRTBWN,Q64TCRTBWN價格,Q64TCRTBWN用戶手冊,Q64TCRTBWN外部連接
專業銷售三菱原裝PLC、伺服、觸摸屏，三菱Q系列產品齊全,溫度控制模塊Q64TCTTN、Q64TCRTN、Q64TCTTBWN、Q64TCRTBWN價格優惠，大量現貨，提供技術支持，歡迎咨詢！
Q64TCRTBW已停產，用Q64TCTTBWN完全替換。Q64TCRTBWN價格(新面價)11855,Q64TCRTBWN用戶手冊,Q64TCRTBWN外部連接。
Q64TCRTBWN參數說明：4通道晶體管輸出，鉑電阻(Pt100，JPt100),帶保險絲檢測，采樣周期500ms/4通道，18點端子臺*2，通道間絕緣，有加熱冷卻控制。

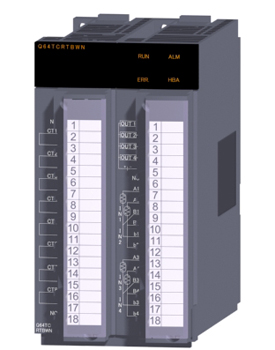

Q64TCRTBWN圖片
三菱PLC溫度模塊熱電偶型Q64TCTTBWN產品規格說明：[控制輸出] 晶體管輸出
[溫度輸入點數] 4 通道/ 模塊
[可使用的測溫電阻] Pt100，JPt100
[指示精度]
環境溫度25±5℃：滿刻度*(±0.3%)
環境溫度0±55℃：滿刻度*(±0.7%)
[采樣周期] 500ms/4 通道(與使用通道數無關為固定值)
[控制輸出周期] 1~100s
[輸入阻抗] 1MΩ
[輸入濾波器] 0~100s(0: 輸入濾波器OFF)
[傳感器補償值設置] -50.00~50.00%
[傳感器輸入斷線時的動作] 超上限處理
[溫度控制方式] PID ON/OFF 脈沖或2位置控制
[PID常數范圍]
PID常數設置：可通過自動調諧進行設置
比例帶(P)：0.0%~1000.0%(0:2位置控制)
積分時間(I)：0~3600s
微分時間(D)：0~3600s(PI控制的情況下設置為0)
[目標值(SV) 設置范圍] 所使用鉑電阻中設置的溫度范圍內
[靜區設置范圍] 0.1~10.0%
[晶體管輸出]
輸出信號：ON/OFF脈沖
額定負載電壓：10~30VDC
最大負載電流：0.1A/1點 0.4A/公共端
最大沖擊電流：0.4A，10ms
OFF 時漏電流：0.1mA以下
ON 時最大電壓降：DC1.0V(TYP) 0.1A DC2.5V(MAX) 0.1A
響應時間：OFF至ON: 2ms 以下 ON至OFF: 2ms 以下
[絕緣方式] 輸入端子與接地、輸入通道之間:晶體管絕緣
[絕緣耐壓] 輸入端子與接地、輸入通道之間AC500V 1分鐘
[絕緣電阻] 輸入端子與接地、輸入通道之間 DC500V 20MΩ以上
[加熱器斷線檢測規格]
電流傳感器：CTL-12-S36-8、CTL-12-S36-10、CTL-12-S56-10為0.0~100.0A;CTL-6-P(-H)為0.00~20.00A
輸入精度：滿刻度* (±1.0%)
報警延遲次數：3~255
[輸入輸出占用點數] 32點 2插槽(默認I/O分配:空余16點+ 智能16點)
[連接端子] 18點端子排 * 2
[適用電線尺寸] 0.3mm2~0.75mm2
[適用壓裝端子] R1.25-3( 不能使用帶套管壓裝端子)
[DC5V內部消耗電流] 0.64A
[重量] 0.30kg
[外形尺寸] 98(H)*55.2(W)*112(D)mm
Q64TCRTBWN,Q64TCRTBWN價格,Q64TCRTBWN用戶手冊,Q64TCRTBWN外部連接
專業銷售三菱原裝PLC、伺服、觸摸屏，三菱Q系列產品齊全,溫度控制模塊Q64TCTTN、Q64TCRTN、Q64TCTTBWN、Q64TCRTBWN價格優惠，大量現貨，提供技術支持，歡迎咨詢！
