Q64ADH 三菱Q系列高速模數轉換模塊
Q64ADH價格(新面價)5260,Q64ADH用戶手冊,Q64ADH外部連接。
Q64ADH參數規格說明：4通道，輸入DC-10~10V、DC0~20mA,輸出0~20000、-20000~20000、-5000~22500，轉換速度20us/1通道,18點端子臺。
[模擬輸入點] 4點(4通道)
[模擬輸入]
.電壓：10至10VDC(輸入電阻值1MΩ)
.電流：0至20mA DC(輸入電阻值250Ω)
[數字輸出] -20480~20479
.使用標度功能時：-32768~32767
[I/O特性、最大分辨率]
┌──────────┬──────┬─────┐
│模擬輸入范圍 │數字輸出值 │最大分辨率│
├─┬────────┼──────┼─────┤
│ │0~10V │ │500μV │
│ ├────────┤ ├─────┤
│ │0~5V │0~20000 │250μV │
│電├────────┤ ├─────┤
│壓│1~5V │ │200μV │
│ ├────────┼──────┼─────┤
│ │-10~10V │-20000~20000│500μV │
│ ├────────┼──────┼─────┤
│ │1~5V(擴展模塊) │-5000~22500 │200μV │
│ ├────────┼──────┼─────┤
│ │用戶范圍設置 │-20000~20000│219μV │
├─┼────────┼──────┼─────┤
│ │0~20mA │ │1000nA │
│ ├────────┤0 ~20000 ├─────┤
│電│4~20mA │ │800nA │
│流├────────┼──────┼─────┤
│ │4~20mA(擴展模塊)│-5000~22500 │800nA │
│ ├────────┼──────┼─────┤
│ │用戶范圍設置 │-20000~20000│878nA │
└─┴────────┴──────┴─────┘
[精度(相對于數字輸出值的最大值的精度)]
. 環境溫度25±5 ℃：± 0.1%( ± 20digit) 以內
. 環境溫度0~55 ℃：± 0.2%( ± 40digit) 以內
[轉換速度] 高速20μs/通道；中速80μs/通道；低速1ms/通道
[絕對最大輸入] 電壓±15V;電流±30mA
[偏置·增益設置次數] 最多5萬次
[絕緣方式]
. 輸入輸出端子與可編程控制器電源之間：光耦合器絕緣
. 輸入通道之間：非絕緣
[絕緣耐壓] 輸入輸出端子與可編程控制器電源之間：AC500Vrms 1分鐘期間
[絕緣電阻] I/O端子和PLC電源之間：500VDC 10MΩ或更大
[占用點數] 16點 (I/O分配：智能16點 )
[連接端子] 18-點端子排
[適用線徑] 0.3至0.75mm2
[適用壓裝端子] R1.25-3(不能使用帶套管的壓裝端子)
[內部電流消耗(5VDC)] 0.52 A
[外形尺寸H*W*D] 98*27.4*90mm
[重量] 0.18kg
Q64ADH,Q64ADH價格,Q64ADH用戶手冊
公司主營三菱原裝PLC、觸摸屏、伺服，三菱Q系列品種齊全，大量現貨，Q64AD、Q64AD2DA、Q64AD-GH、Q64ADH價格優惠，提供技術支持，歡迎咨詢！
Q64ADH價格(新面價)5260,Q64ADH用戶手冊,Q64ADH外部連接。
Q64ADH參數規格說明：4通道，輸入DC-10~10V、DC0~20mA,輸出0~20000、-20000~20000、-5000~22500，轉換速度20us/1通道,18點端子臺。

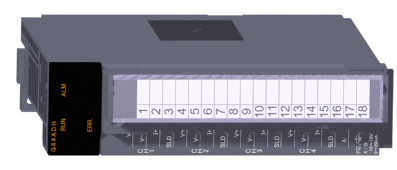

Q64ADH圖片
三菱PLC模擬量輸入模塊Q64ADH產品規格說明：[模擬輸入點] 4點(4通道)
[模擬輸入]
.電壓：10至10VDC(輸入電阻值1MΩ)
.電流：0至20mA DC(輸入電阻值250Ω)
[數字輸出] -20480~20479
.使用標度功能時：-32768~32767
[I/O特性、最大分辨率]
┌──────────┬──────┬─────┐
│模擬輸入范圍 │數字輸出值 │最大分辨率│
├─┬────────┼──────┼─────┤
│ │0~10V │ │500μV │
│ ├────────┤ ├─────┤
│ │0~5V │0~20000 │250μV │
│電├────────┤ ├─────┤
│壓│1~5V │ │200μV │
│ ├────────┼──────┼─────┤
│ │-10~10V │-20000~20000│500μV │
│ ├────────┼──────┼─────┤
│ │1~5V(擴展模塊) │-5000~22500 │200μV │
│ ├────────┼──────┼─────┤
│ │用戶范圍設置 │-20000~20000│219μV │
├─┼────────┼──────┼─────┤
│ │0~20mA │ │1000nA │
│ ├────────┤0 ~20000 ├─────┤
│電│4~20mA │ │800nA │
│流├────────┼──────┼─────┤
│ │4~20mA(擴展模塊)│-5000~22500 │800nA │
│ ├────────┼──────┼─────┤
│ │用戶范圍設置 │-20000~20000│878nA │
└─┴────────┴──────┴─────┘
[精度(相對于數字輸出值的最大值的精度)]
. 環境溫度25±5 ℃：± 0.1%( ± 20digit) 以內
. 環境溫度0~55 ℃：± 0.2%( ± 40digit) 以內
[轉換速度] 高速20μs/通道；中速80μs/通道；低速1ms/通道
[絕對最大輸入] 電壓±15V;電流±30mA
[偏置·增益設置次數] 最多5萬次
[絕緣方式]
. 輸入輸出端子與可編程控制器電源之間：光耦合器絕緣
. 輸入通道之間：非絕緣
[絕緣耐壓] 輸入輸出端子與可編程控制器電源之間：AC500Vrms 1分鐘期間
[絕緣電阻] I/O端子和PLC電源之間：500VDC 10MΩ或更大
[占用點數] 16點 (I/O分配：智能16點 )
[連接端子] 18-點端子排
[適用線徑] 0.3至0.75mm2
[適用壓裝端子] R1.25-3(不能使用帶套管的壓裝端子)
[內部電流消耗(5VDC)] 0.52 A
[外形尺寸H*W*D] 98*27.4*90mm
[重量] 0.18kg
