Q64TCRTN 三菱PLC溫度模塊鉑金測溫電阻型
Q64TCRTN 三菱PLC溫度模塊鉑金測溫電阻型
時間:2019-07-31 06:53:43 來源:未知 作者:admin 點擊:3466次
Q64TCRTN 三菱PLC溫度模塊鉑金測溫電阻型
Q64TCRT已停產，用Q64TCRTN完全替換。Q64TCRTN價格(新面價)9128,Q64TCTTN用戶手冊,Q64TCTTN外部連接。
Q64TCRTN參數說明：溫度控制模塊，鉑金測溫電阻((Pt100,JPt100)輸入4通道，晶體管輸出,帶保險絲檢測，采樣周期500ms/4通道，18點端子臺，有加熱冷卻控制。
[控制輸出] 晶體管輸出
[溫度輸入點數] 4通道/模塊
[可使用的溫度傳感器的類型、溫度測定范圍、分辨率及配線電阻每1Ω的影響]
[精度]
. 指示精度：環境溫度25±5℃ 滿刻度*(±0.3%),環境溫度0~55℃ 滿刻度*(±0.7%)
[采樣周期] 500ms/4通道(與使用通道數無關為固定值)
[控制輸出周期] 1~100s
[輸入阻抗] 1M Ω
[輸入濾波器] 0s~100s(0: 輸入濾波器 OFF)
[傳感器補償值設置] -50.00~50.00%
[傳感器輸入斷線時的動作] 超上限處理
[溫度控制方式] PID ON/OFF脈沖或2位置控制
[PID常數范圍]
. PID常數設置：可通過自動調諧進行設置
. 比例帶(P)：0.0%~1000.0%(0: 2位置控制)
. 積分時間(I)：0s~3600s(P控制、PD控制的情況下設置為0)
. 微分時間(D)：0s~3600s(P控制、PI控制的情況下設置為0)
[目標值(SV)設置范圍] 所使用熱電偶/鉑金測溫電阻體中設置的溫度范圍內
[靜區設置范圍] 0.1~10.0%
[晶體管輸出]
. 輸出信號：ON/OFF 脈沖
. 額定負載電壓：10~30VDC
. 最大負載電流：0.1A/1 點 0.4A/ 公共端
. 最大沖擊電流：0.4A 10ms
. OFF 時漏電流：0.1mA 以下
. ON 時最大電壓降：DC1.0V(TYP) 0.1A DC2.5V(MAX) 0.1A
. 響應時間 ：OFF → ON: 2ms 以下 ON → OFF: 2ms 以下
[非易失性存儲器訪問次數] 最多10的12次方
[絕緣方式] 輸入端子與可編程控制器電源之間、輸入通道之間變壓器絕緣
[絕緣耐壓]
. 輸入端子與可編程控制器電源之間: AC500V 1分鐘
. 輸入通道之間: AC500V 1分鐘
[絕緣電阻]
. 輸入端子與可編程控制器電源之間: DC500V 20MΩ以上
. 輸入通道之間: DC500V 20MΩ以上
[加熱器斷線檢測規格]
. 電流傳感器：
. 輸入精度：
. 報警延遲次數：
[輸入輸出占用點數] 16點1插槽(I/O分配:智能16點)
[連接端子] 18 點端子排
[適用電線尺寸] 0.3mm平方~0.75mm平方
[適用壓裝端子] R1.25-3(不能使用帶套管壓裝端子)
[內部消耗電流] 0.29A
[外形尺寸W*H*D] 27.4*98*112mm
[重量] 0.20kg
Q64TCRTN,Q64TCRTN價格,Q64TCRTN用戶手冊,Q64TCRTN外部連接
專業銷售三菱原裝PLC、伺服、觸摸屏，三菱Q系列產品齊全，大量現貨,溫度控制模塊Q64TCTTN、Q64TCRTN、Q64TCTTBWN、Q64TCRTBWN價格優惠，提供技術支持，歡迎咨詢！
Q64TCRT已停產，用Q64TCRTN完全替換。Q64TCRTN價格(新面價)9128,Q64TCTTN用戶手冊,Q64TCTTN外部連接。
Q64TCRTN參數說明：溫度控制模塊，鉑金測溫電阻((Pt100,JPt100)輸入4通道，晶體管輸出,帶保險絲檢測，采樣周期500ms/4通道，18點端子臺，有加熱冷卻控制。

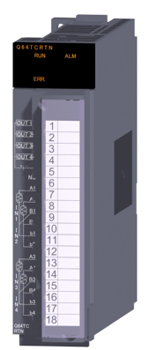

Q64TCRTN圖片
三菱PLC溫度模塊鉑金測溫電阻型Q64TCRTN產品規格說明：[控制輸出] 晶體管輸出
[溫度輸入點數] 4通道/模塊
[可使用的溫度傳感器的類型、溫度測定范圍、分辨率及配線電阻每1Ω的影響]
[精度]
. 指示精度：環境溫度25±5℃ 滿刻度*(±0.3%),環境溫度0~55℃ 滿刻度*(±0.7%)
[采樣周期] 500ms/4通道(與使用通道數無關為固定值)
[控制輸出周期] 1~100s
[輸入阻抗] 1M Ω
[輸入濾波器] 0s~100s(0: 輸入濾波器 OFF)
[傳感器補償值設置] -50.00~50.00%
[傳感器輸入斷線時的動作] 超上限處理
[溫度控制方式] PID ON/OFF脈沖或2位置控制
[PID常數范圍]
. PID常數設置：可通過自動調諧進行設置
. 比例帶(P)：0.0%~1000.0%(0: 2位置控制)
. 積分時間(I)：0s~3600s(P控制、PD控制的情況下設置為0)
. 微分時間(D)：0s~3600s(P控制、PI控制的情況下設置為0)
[目標值(SV)設置范圍] 所使用熱電偶/鉑金測溫電阻體中設置的溫度范圍內
[靜區設置范圍] 0.1~10.0%
[晶體管輸出]
. 輸出信號：ON/OFF 脈沖
. 額定負載電壓：10~30VDC
. 最大負載電流：0.1A/1 點 0.4A/ 公共端
. 最大沖擊電流：0.4A 10ms
. OFF 時漏電流：0.1mA 以下
. ON 時最大電壓降：DC1.0V(TYP) 0.1A DC2.5V(MAX) 0.1A
. 響應時間 ：OFF → ON: 2ms 以下 ON → OFF: 2ms 以下
[非易失性存儲器訪問次數] 最多10的12次方
[絕緣方式] 輸入端子與可編程控制器電源之間、輸入通道之間變壓器絕緣
[絕緣耐壓]
. 輸入端子與可編程控制器電源之間: AC500V 1分鐘
. 輸入通道之間: AC500V 1分鐘
[絕緣電阻]
. 輸入端子與可編程控制器電源之間: DC500V 20MΩ以上
. 輸入通道之間: DC500V 20MΩ以上
[加熱器斷線檢測規格]
. 電流傳感器：
. 輸入精度：
. 報警延遲次數：
[輸入輸出占用點數] 16點1插槽(I/O分配:智能16點)
[連接端子] 18 點端子排
[適用電線尺寸] 0.3mm平方~0.75mm平方
[適用壓裝端子] R1.25-3(不能使用帶套管壓裝端子)
[內部消耗電流] 0.29A
[外形尺寸W*H*D] 27.4*98*112mm
[重量] 0.20kg
Q64TCRTN,Q64TCRTN價格,Q64TCRTN用戶手冊,Q64TCRTN外部連接
專業銷售三菱原裝PLC、伺服、觸摸屏，三菱Q系列產品齊全，大量現貨,溫度控制模塊Q64TCTTN、Q64TCRTN、Q64TCTTBWN、Q64TCRTBWN價格優惠，提供技術支持，歡迎咨詢！
