NZ2GFCF1-32D 三菱cc-link遠程輸入模塊FCN型
NZ2GFCF1-32D 三菱cc-link遠程輸入模塊FCN型
時間:2019-07-17 06:53:09 來源:未知 作者:admin 點擊:2699次
NZ2GFCF1-32D 三菱cc-link遠程輸入模塊FCN型
NZ2GFCF1-32D價格,NZ2GFCF1-32D用戶手冊,NZ2GFCF1-32D外部連接。
NZ2GFCF1-32D參數說明:32點、DC24V、輸入響應時間0~70ms、正/負極公共端共用、FCN連接器(40針)、1線式。

[輸入規格]
. 輸入形式:DC輸入(正/負公共端共用)
. 輸入點數:32點
. 額定輸入電壓:DC24V
. 額定輸入電流:4mA TYP.(DC24V)
. 使用電壓范圍:DC20.4~28.8V
. 最大同時輸入點數:100%
. ON電壓/ON電流:19V以上/3mA以下
. OFF電壓/OFF電流:8V以下/1.7mA以下
. 輸入電阻:約5.7kΩ
. 響應時間
OFF->ON:0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
ON->OFF:0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. 公共端方式:16點1公共端(端子臺1線式)
. 絕緣方式:光耦合器絕緣
[耐電壓] DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[循環通信]
. RX/RY 點數:32點+16點×擴展模塊個數
. RWr/RWw 點數:20點
[電源]
. 電壓:DC24V(波動率5%以內)(DC20.4~28.8V)
. 電流:100mA以下(DC24V全點ON時)
[外部連接方式]
. 通信部:RJ-45連接器
. 模塊電源部:模塊電源·FG用端子排,端子螺栓
. 輸入輸出部:40針連接器(另售)
[通信用電纜] 滿足1000BASE-T標準的以太網電纜:類別5e以上,(帶雙重屏蔽·STP)直出型電纜
[外形尺寸H*W*D] 50*163*68mm
[重量] 0.26kg
NZ2GFCF1-32D,NZ2GFCF1-32D用戶手冊,NZ2GFCF1-32D價格
公司主營三菱PLC,三菱PLC價格好,品種齊全,三菱CC-Link模塊大量現貨,NZ2GFCF1-32D、NZ2GFCF1-32DT價格好,歡迎選購!
NZ2GFCF1-32D價格,NZ2GFCF1-32D用戶手冊,NZ2GFCF1-32D外部連接。
NZ2GFCF1-32D參數說明:32點、DC24V、輸入響應時間0~70ms、正/負極公共端共用、FCN連接器(40針)、1線式。

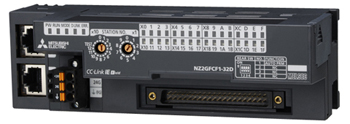

NZ2GFCF1-32D圖片
三菱cc-link遠程DC輸入模塊FCN連接型NZ2GFCF1-32D品說明:[輸入規格]
. 輸入形式:DC輸入(正/負公共端共用)
. 輸入點數:32點
. 額定輸入電壓:DC24V
. 額定輸入電流:4mA TYP.(DC24V)
. 使用電壓范圍:DC20.4~28.8V
. 最大同時輸入點數:100%
. ON電壓/ON電流:19V以上/3mA以下
. OFF電壓/OFF電流:8V以下/1.7mA以下
. 輸入電阻:約5.7kΩ
. 響應時間
OFF->ON:0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
ON->OFF:0ms/0.2ms/1ms/1.5ms/5ms/10ms/20ms/70ms
. 公共端方式:16點1公共端(端子臺1線式)
. 絕緣方式:光耦合器絕緣
[耐電壓] DC外部端子和接地端之間AC500V 1分鐘期間
[絕緣電阻] DC外部端子和接地端之間DC500V絕緣電阻計測量l0Ω以上
[保護等級] IP2X
[循環通信]
. RX/RY 點數:32點+16點×擴展模塊個數
. RWr/RWw 點數:20點
[電源]
. 電壓:DC24V(波動率5%以內)(DC20.4~28.8V)
. 電流:100mA以下(DC24V全點ON時)
[外部連接方式]
. 通信部:RJ-45連接器
. 模塊電源部:模塊電源·FG用端子排,端子螺栓
. 輸入輸出部:40針連接器(另售)
[通信用電纜] 滿足1000BASE-T標準的以太網電纜:類別5e以上,(帶雙重屏蔽·STP)直出型電纜
[外形尺寸H*W*D] 50*163*68mm
[重量] 0.26kg
NZ2GFCF1-32D,NZ2GFCF1-32D用戶手冊,NZ2GFCF1-32D價格
公司主營三菱PLC,三菱PLC價格好,品種齊全,三菱CC-Link模塊大量現貨,NZ2GFCF1-32D、NZ2GFCF1-32DT價格好,歡迎選購!
